Bisagras de fricción y torque

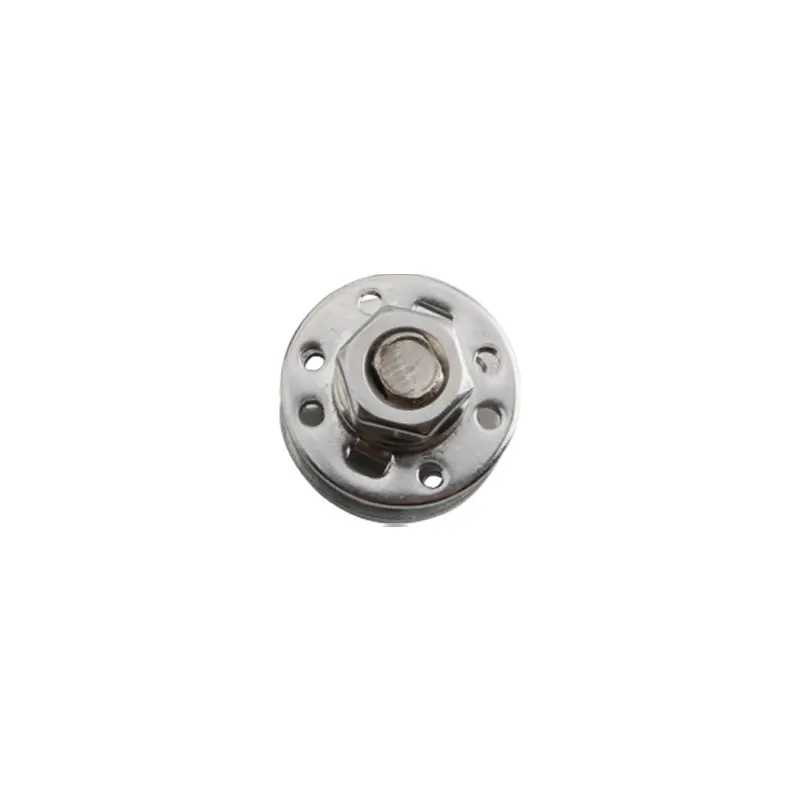

Bisagra de torsión circular inoxidable 304 vibrado 1-6 N·m
- Modelo
- XG11-022/XG11-023

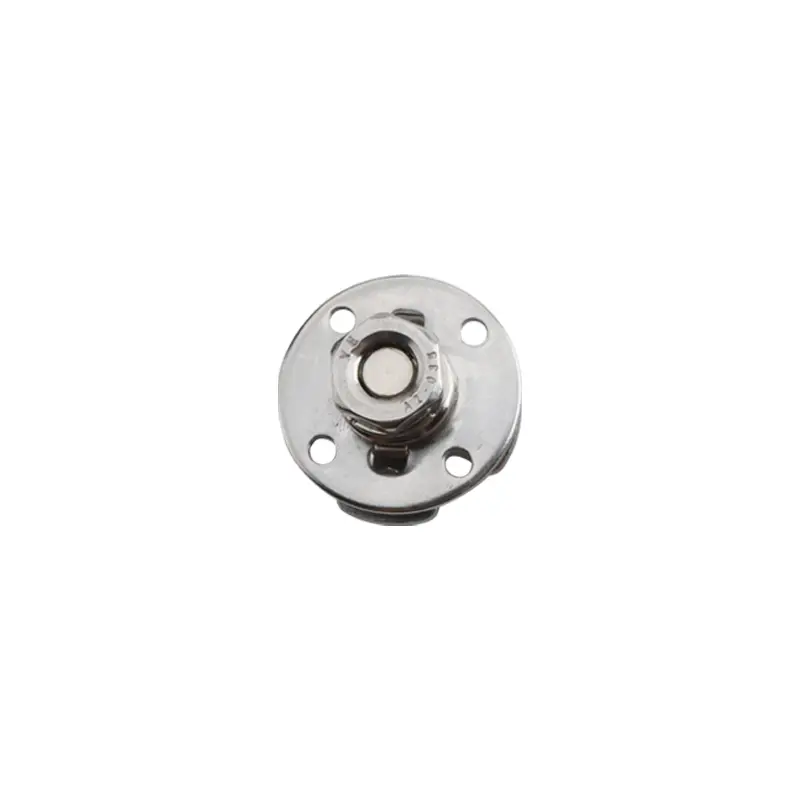

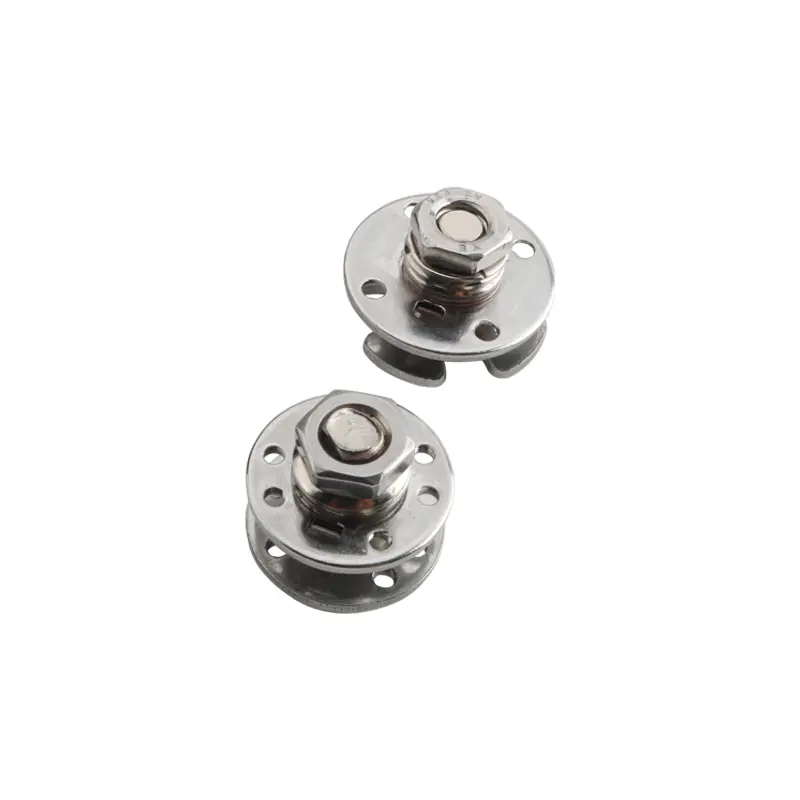

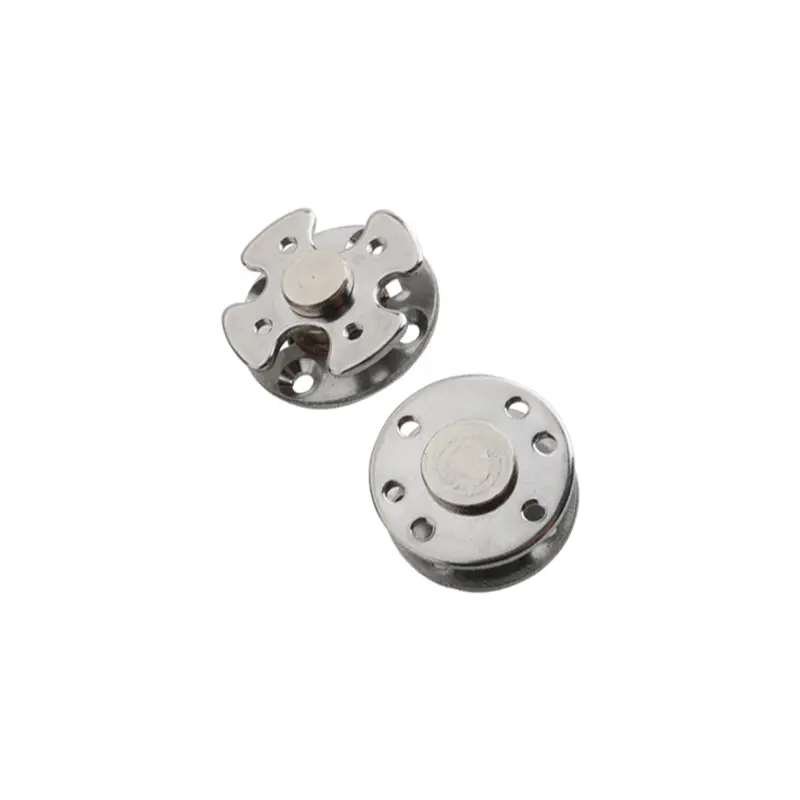

Bisagra de torsión circular de acero inoxidable 304 con acabado vibrado. Ofrece pares de 1,0 a 6,0 N·m para rotación continua de 360° y posicionamiento angular estable. Montaje por brida con múltiples tornillos. Diseño compacto ideal para ingeniería mecánica, paneles de control y automatización.
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

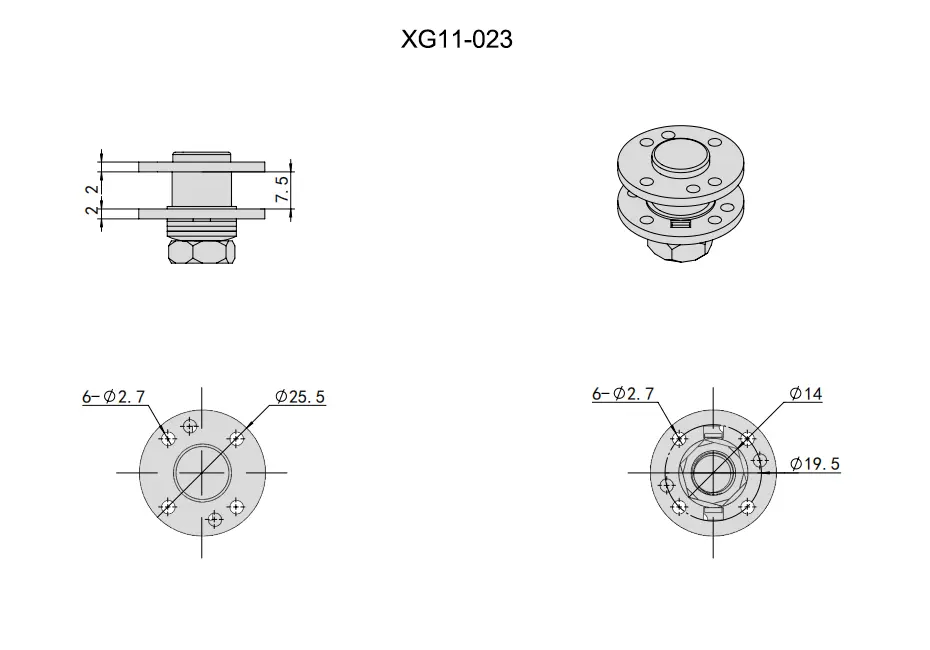

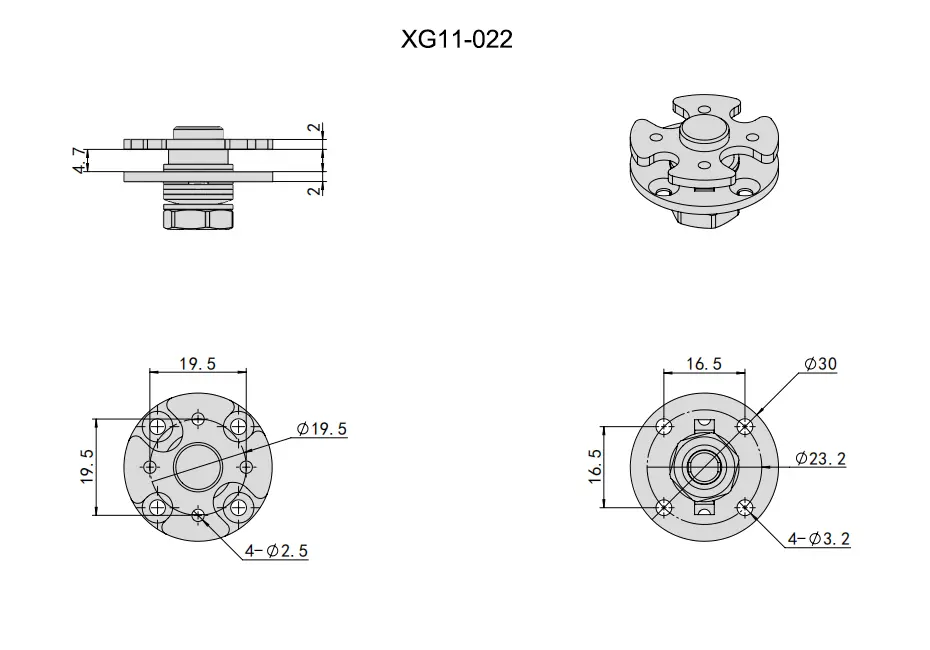

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-022 | XG11-022-10 | 1.0N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-022-20 | 2.0N·m | |||
| XG11-022-30 | 3.0N·m | |||
| XG11-022-40 | 4.0N·m | |||
| XG11-022-50 | 5.0N·m | |||
| XG11-022-60 | 6.0N·m | |||
| XG11-023 | XG11-023-10 | 1.0N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-023-20 | 2.0N·m | |||
| XG11-023-30 | 3.0N·m | |||
| XG11-023-40 | 4.0N·m | |||
| XG11-023-50 | 5.0N·m | |||
| XG11-023-60 | 6.0N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-022/XG11-023
