Bisagras de fricción y torque

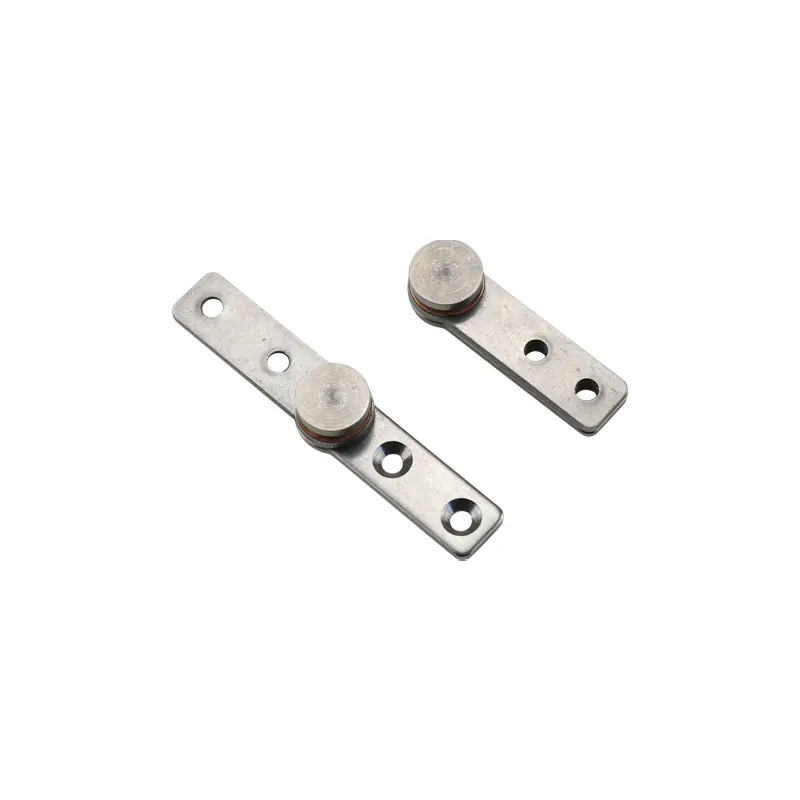

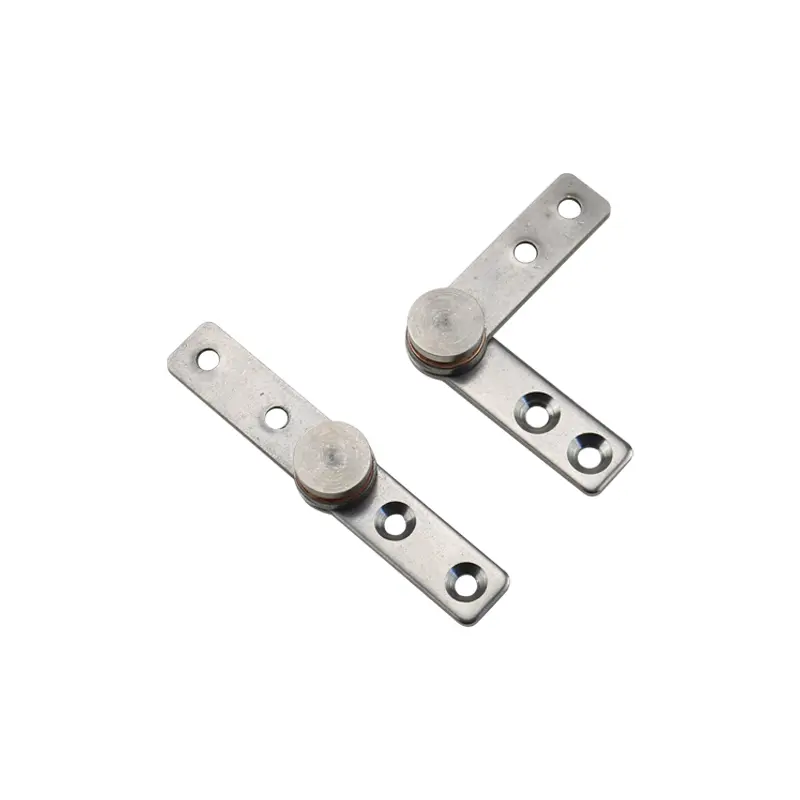

Bisagra de torque con brazo para puertas de ventilación
- Modelo
- XG11-030

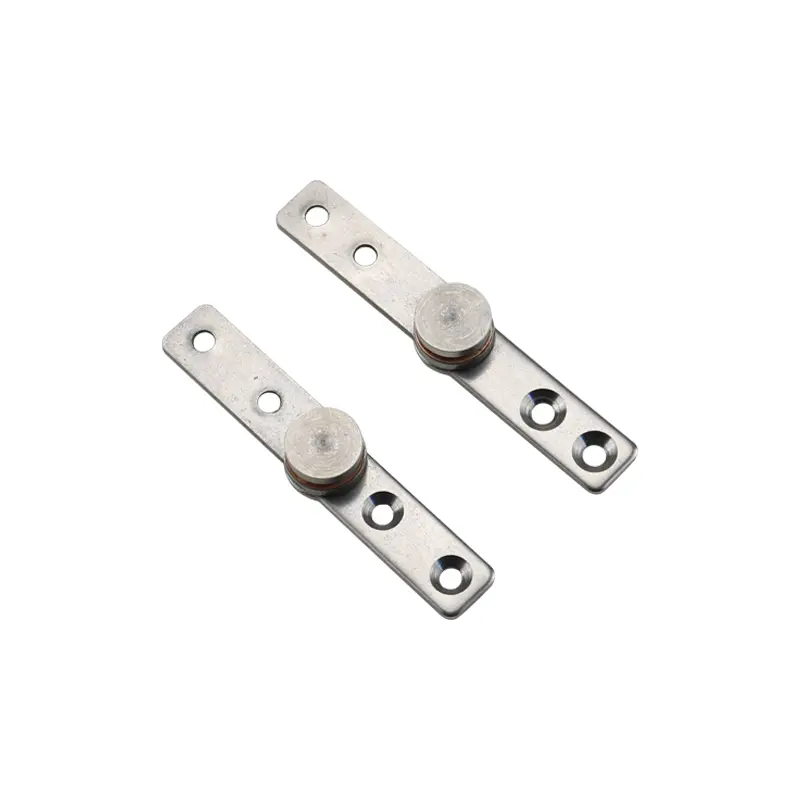

Bisagra de torsión fabricada en acero inoxidable 304 con acabado vibrado. Disponible en dos tamaños: 86×14 y 92×14, con opciones de torque variado. Mantiene la posición estable tras girar, Posicionamiento angular firme. Ideal para equipos de telecomunicaciones, mobiliario de oficina e instrumentación médica.
- Material
- Acero inoxidable SUS304
- Anchura total
- 14 mm
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Anchura total
- 14 mm
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica
Confirme las cotas y prestaciones de la referencia elegida en su plano.

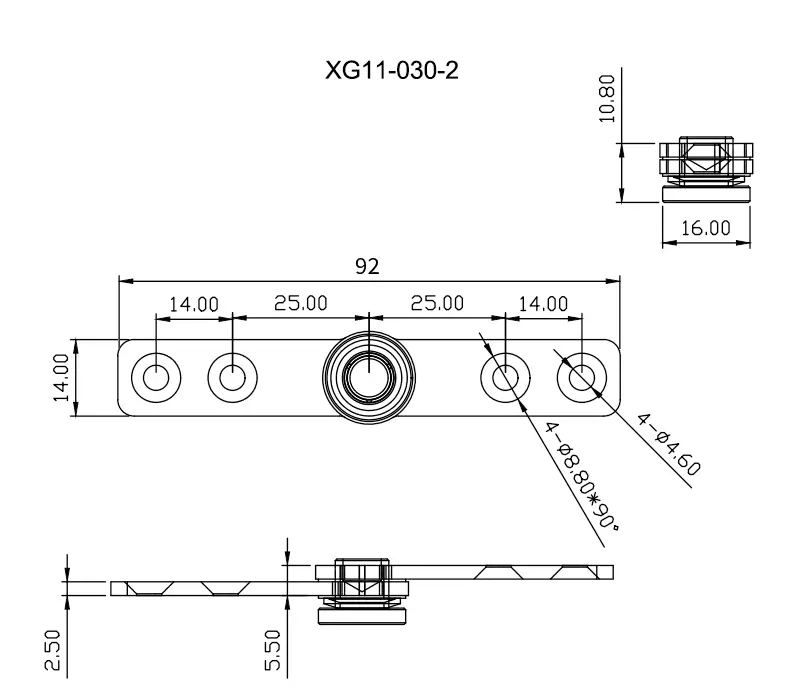

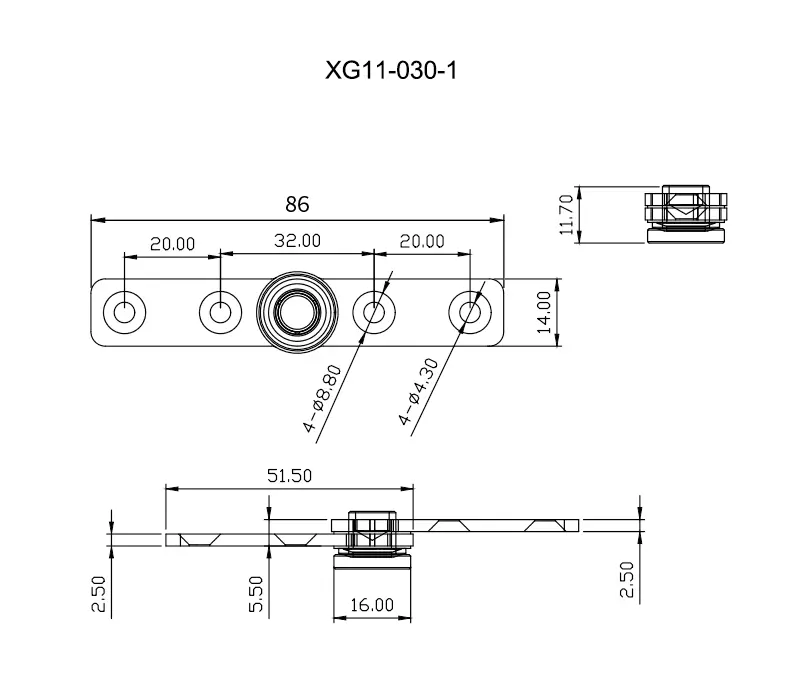

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-030-1 | XG11-030-1-7 | 0.7N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-030-1-10 | 1.0N·m | |||
| XG11-030-1-20 | 2.0N·m | |||
| XG11-030-1-30 | 3.0N·m | |||
| XG11-030-2 | XG11-030-2-7 | 0.7N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-030-2-10 | 1.0N·m | |||
| XG11-030-2-20 | 2.0N·m | |||
| XG11-030-2-30 | 3.0N·m | |||
| XG11-030-2-50 | 5.0N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-030
