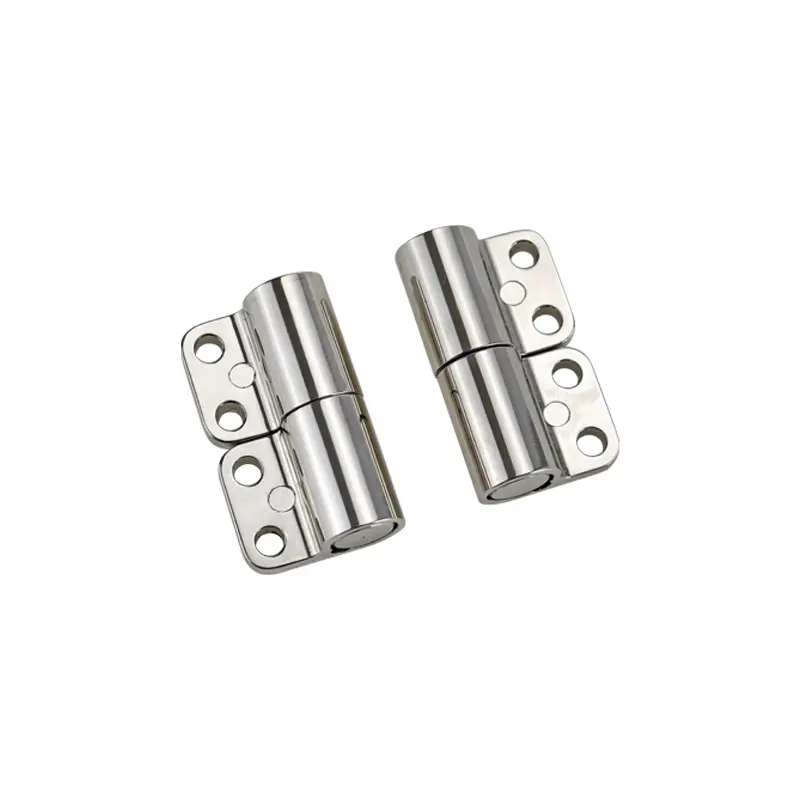

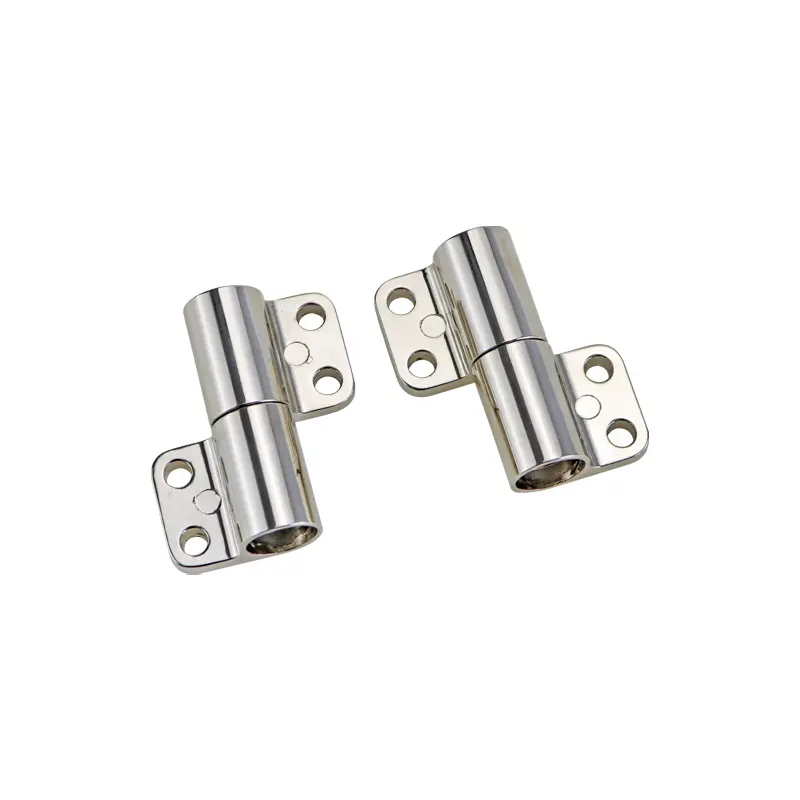

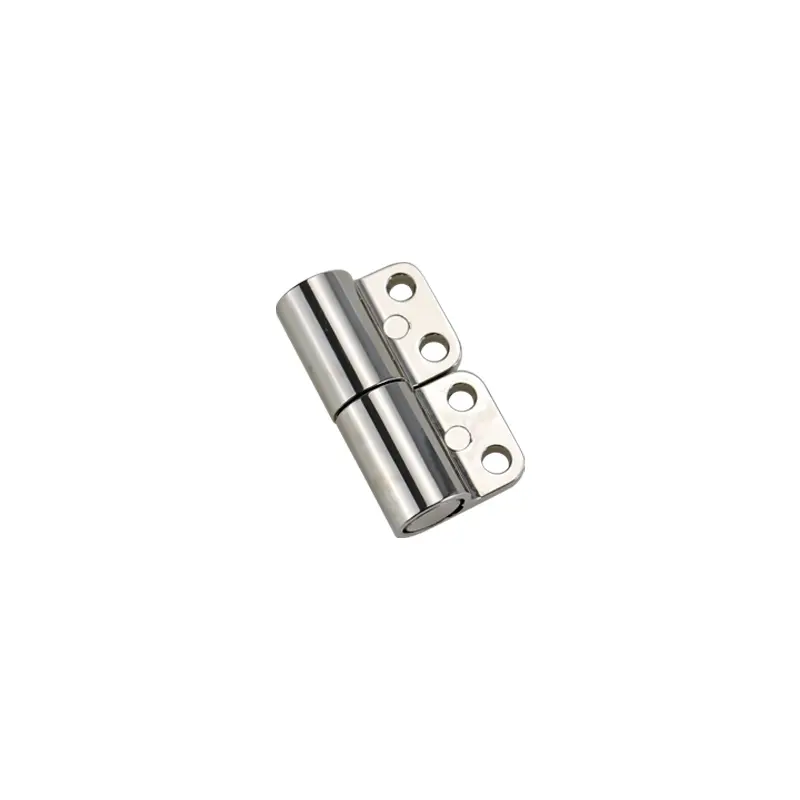

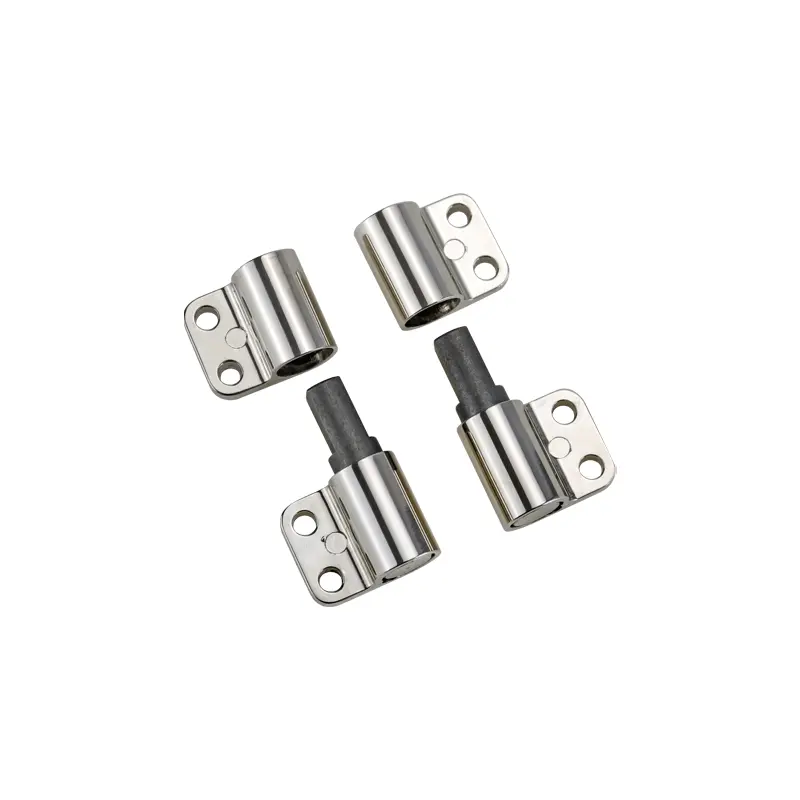

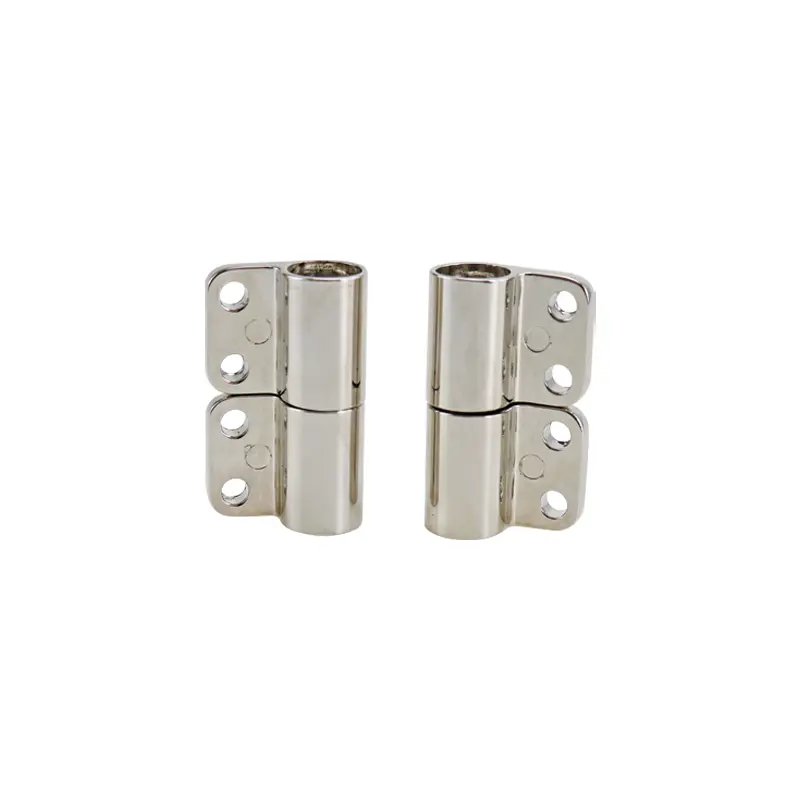

Bisagra de torque de zinc niquelada de 50 mm izquierda y derecha

Modelo: XG11-039

Bisagra de torsión fabricada en aleación zinc con acabado niquelado, disponible en versiones izquierda y derecha. Torque opcional:0.3,0.5,0.7,1.3 y1.5N.m, longitud 50mm. Mantiene tapas y paneles en cualquier ángulo para equipos y gabinetes industriales.

Material: Aleación de zinc
Longitud total: 50 mm
Ángulo de apertura: 360 °
Tipo de montaje: Montaje con tornillos

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Aleación de zinc
Longitud total: 50 mm
Ángulo de apertura: 360 °
Tipo de montaje: Montaje con tornillos

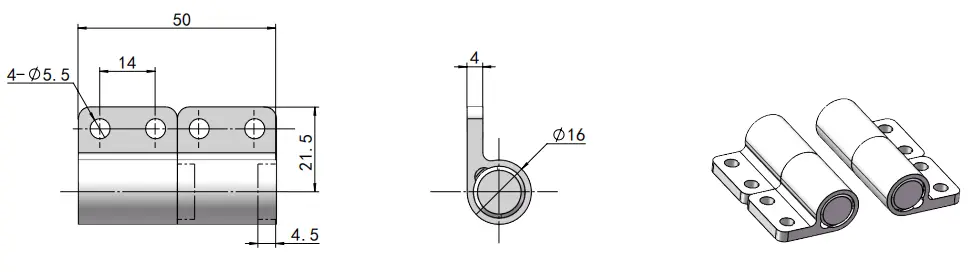

Planos dimensionales

1 de 1

Bisagra de torque de zinc niquelada de 50 mm izquierda y derecha — Plano dimensional

Ampliar

XG11-039Descargar plano seleccionado

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG11-039	XG11-039-3L	0.3N·m	Aleación de zinc	Niquelado
	XG11-039-3R
	XG11-039-5L	0.5N·m
	XG11-039-5R
	XG11-039-7L	0.7N·m
	XG11-039-7R
	XG11-039-13L	1.3N·m
	XG11-039-13R
	XG11-039-15L	1.5N·m
	XG11-039-15R

Archivos CAD

XG11-039.rarArchivo técnico · RAR

Descargar .RAR

Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.

Consulta técnica y comercial

Solicitar cotización

Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».

Producto: XG11-039
