Bisagras de fricción y torque
Bisagra amortiguada compacta de 360° para equipos
- Modelo
- XG11-048/XG11-049

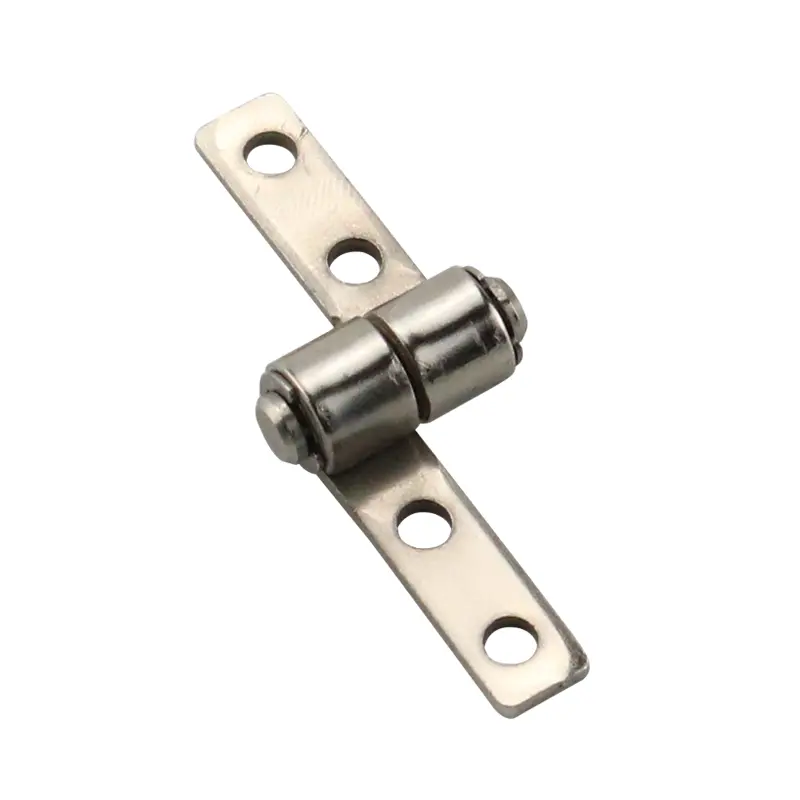

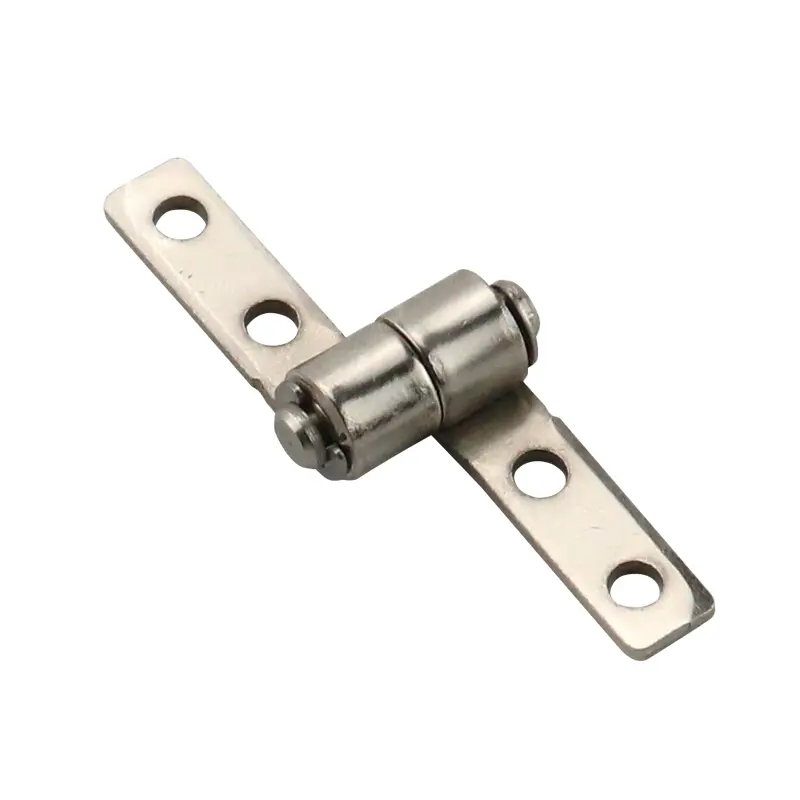

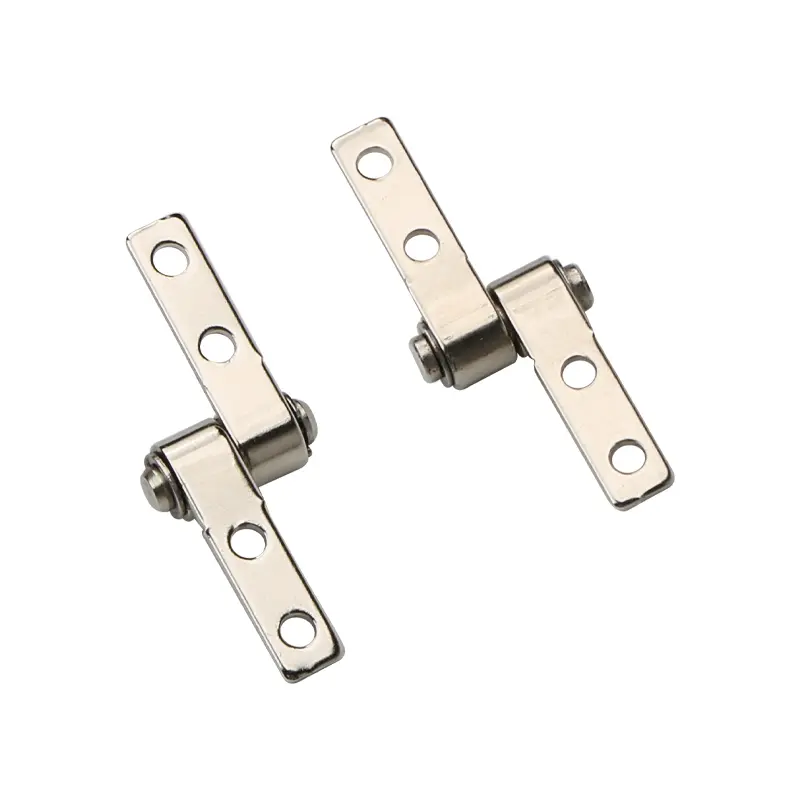

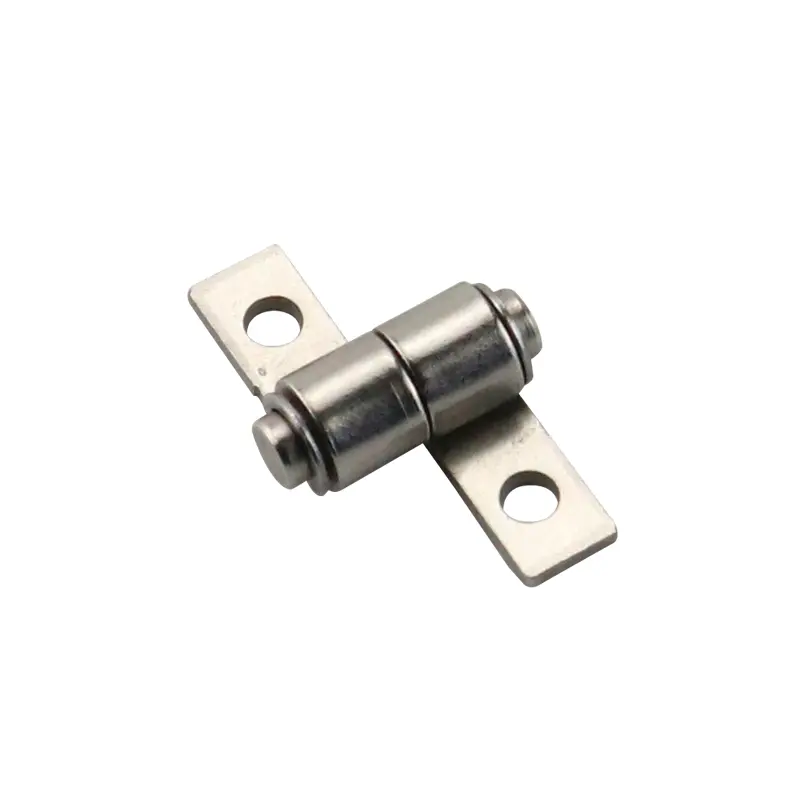

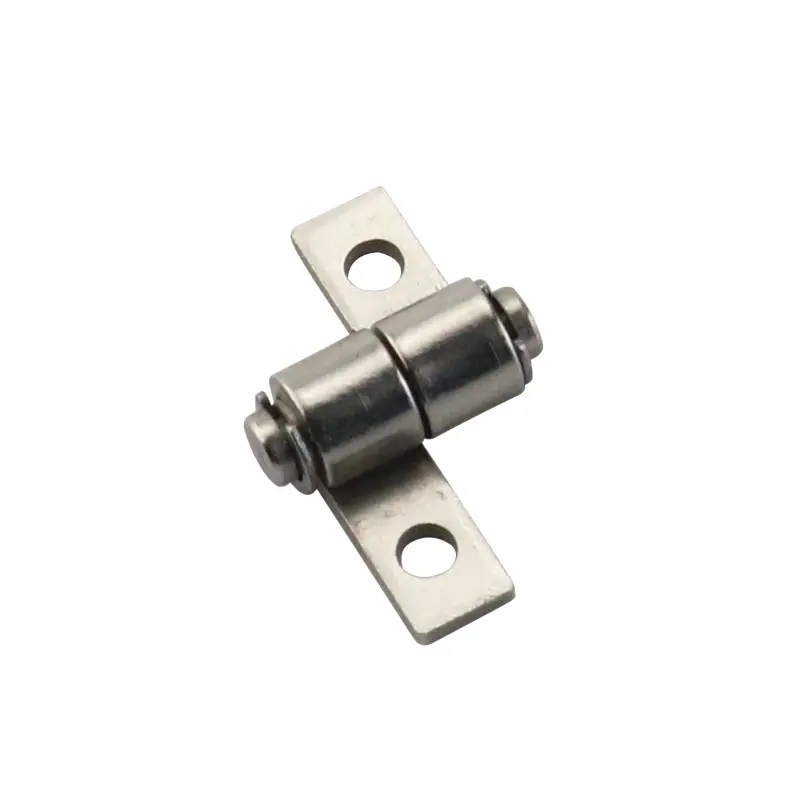

Bisagra de torsión de acero al carbono niquelado. Suministrada en pares izquierdo/derecho para rotación continua de 360°. Proporciona un control de movimiento fluido. Ideal para instrumentación, equipos rotativos y dispositivos electrónicos ajustables.
- Material
- Acero al carbono
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero al carbono
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica

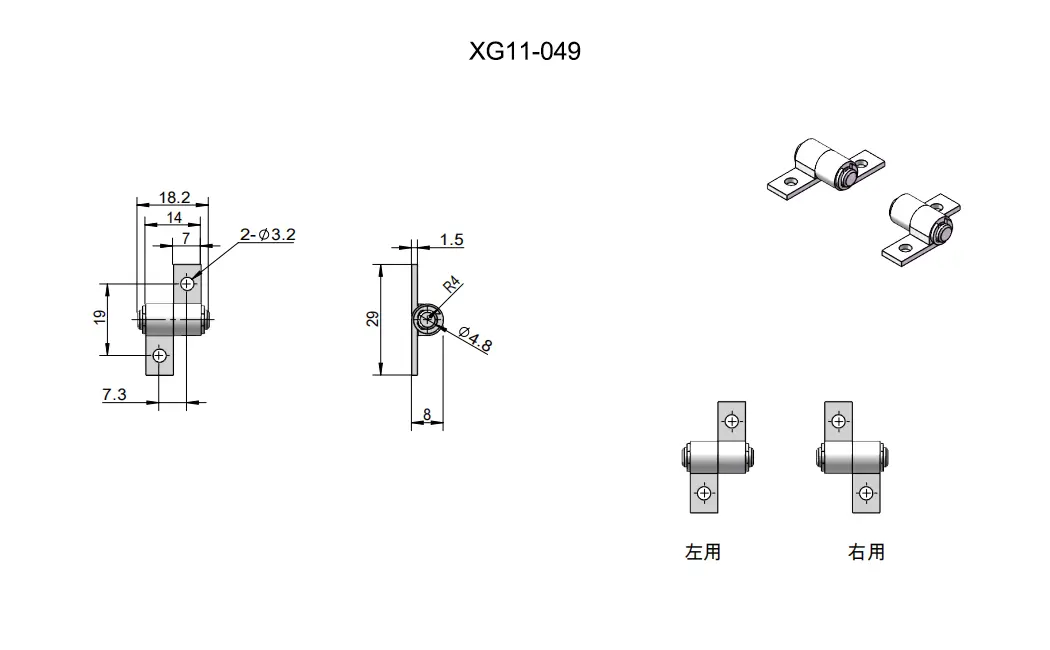

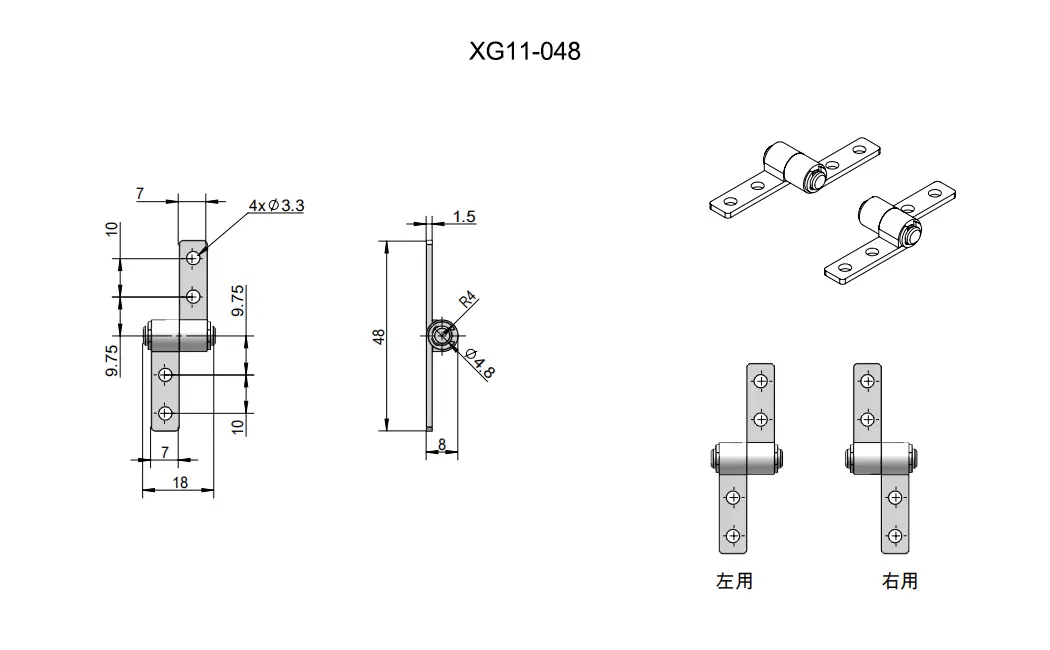

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-048 (Grande) | XG11-048-1L | 0.1N·m | Acero al carbono | Niquelado |
| XG11-048-1R | ||||
| XG11-048-3L | 0.3N·m | |||
| XG11-048-3R | ||||
| XG11-048-5L | 0.5N·m | |||
| XG11-048-5R | ||||
| XG11-048-7L | 0.7N·m | |||
| XG11-048-7R | ||||
| XG11-048-10L | 1.0N·m | |||
| XG11-048-10R | ||||
| XG11-048-15L | 1.5N·m | |||
| XG11-048-15R | ||||
| XG11-049 (Pequeño) | XG11-049-1L | 0.1N·m | Acero al carbono | Niquelado |
| XG11-049-1R | ||||
| XG11-049-3L | 0.3N·m | |||
| XG11-049-3R | ||||
| XG11-049-5L | 0.5N·m | |||
| XG11-049-5R | ||||
| XG11-049-7L | 0.7N·m | |||
| XG11-049-7R | ||||
| XG11-049-10L | 1.0N·m | |||
| XG11-049-10R | ||||
| XG11-049-15L | 1.5N·m | |||
| XG11-049-15R |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-048/XG11-049
