Bisagras de fricción y torque
Bisagra de torque para armarios eléctricos de 40, 50 y 60 mm
- Modelo
- XG11-031

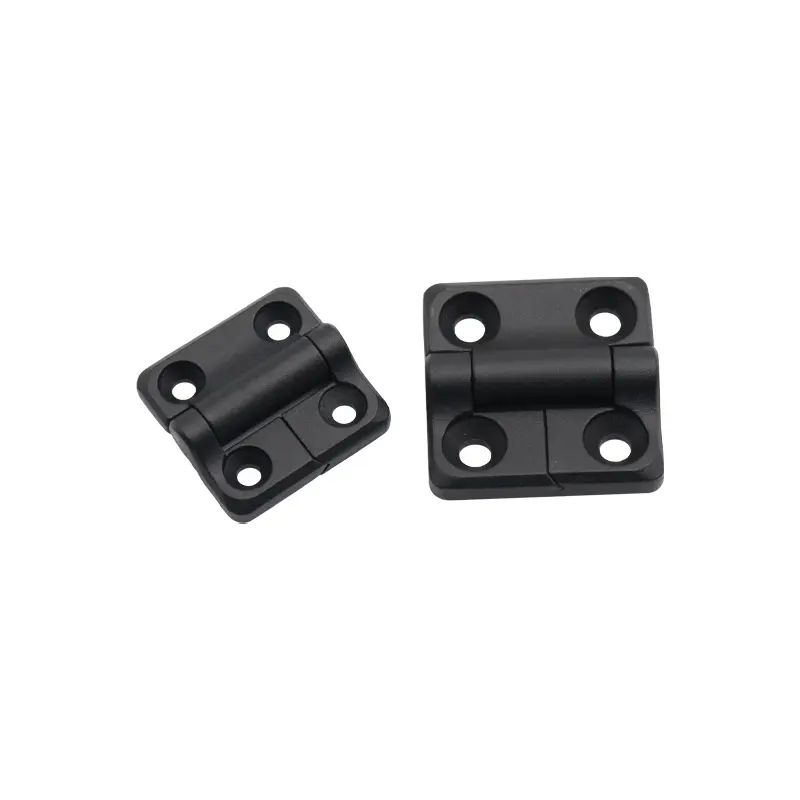

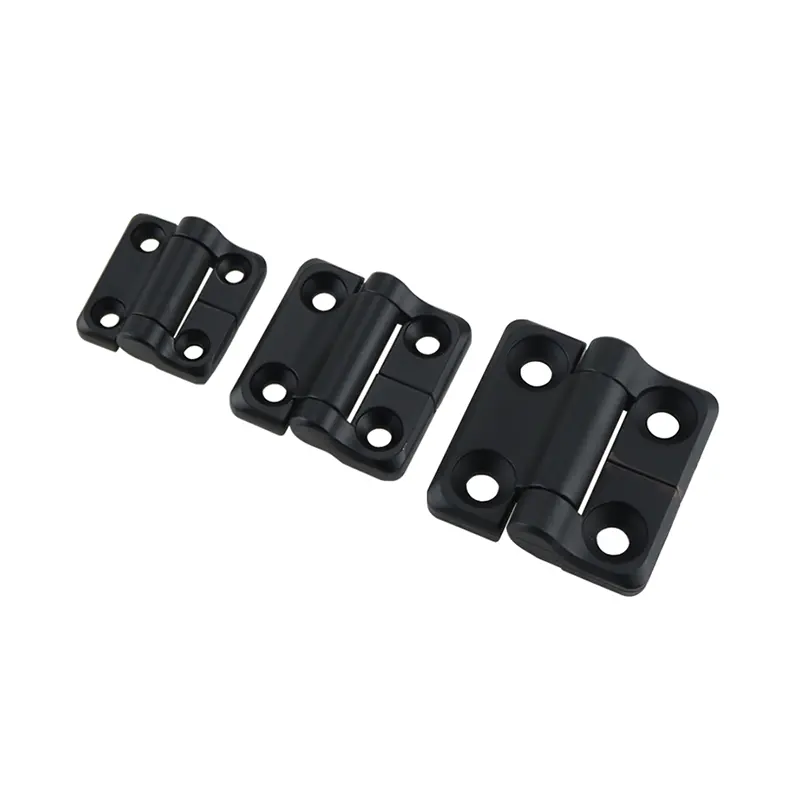

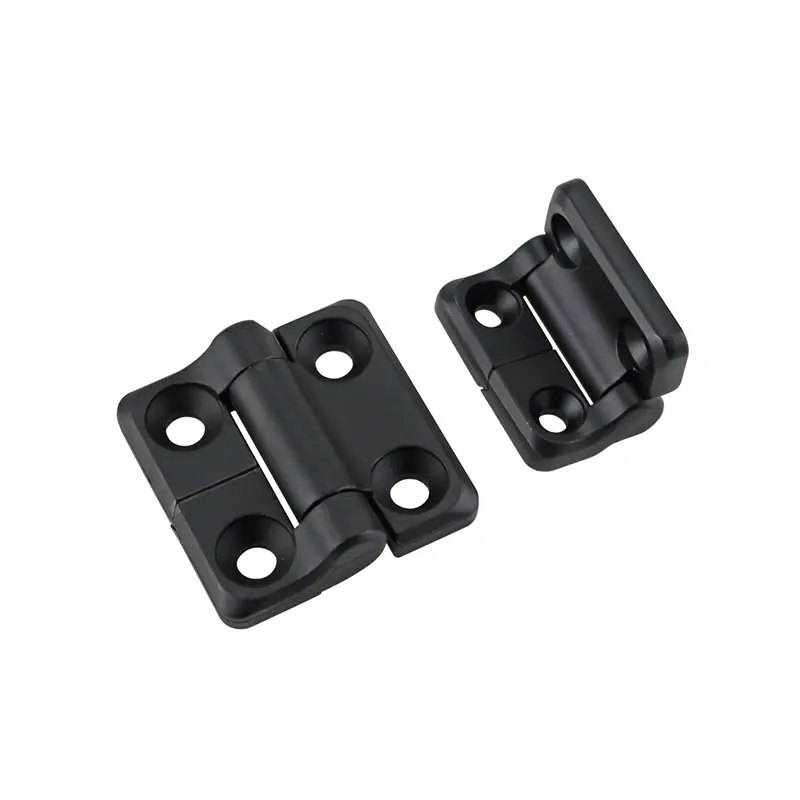

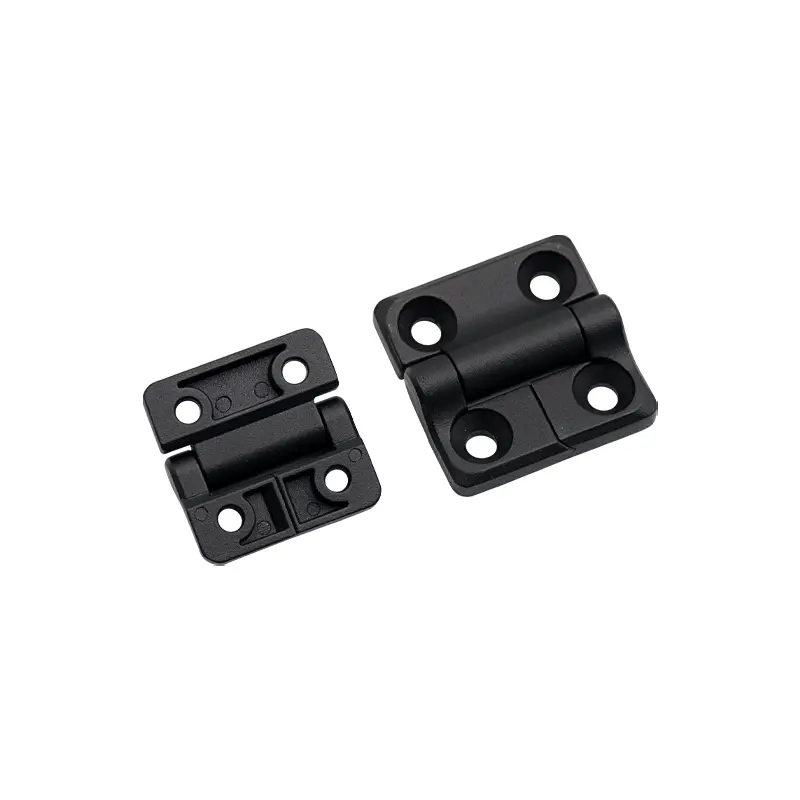

Bisagra de torsión en aleación de zinc, acabado negro o negro arenado. Tres tamaños 40×40,50×50,60×60 mm, múltiples opciones de torque, fija cualquier ángulo para cajas y equipos industriales.
- Material
- Aleación de zinc
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica
Confirme las cotas y prestaciones de la referencia elegida en su plano.

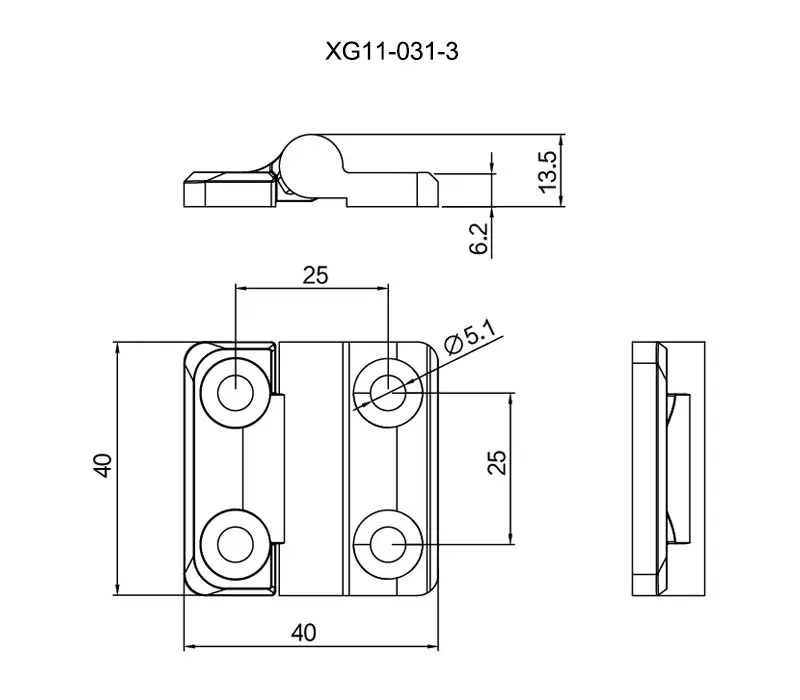

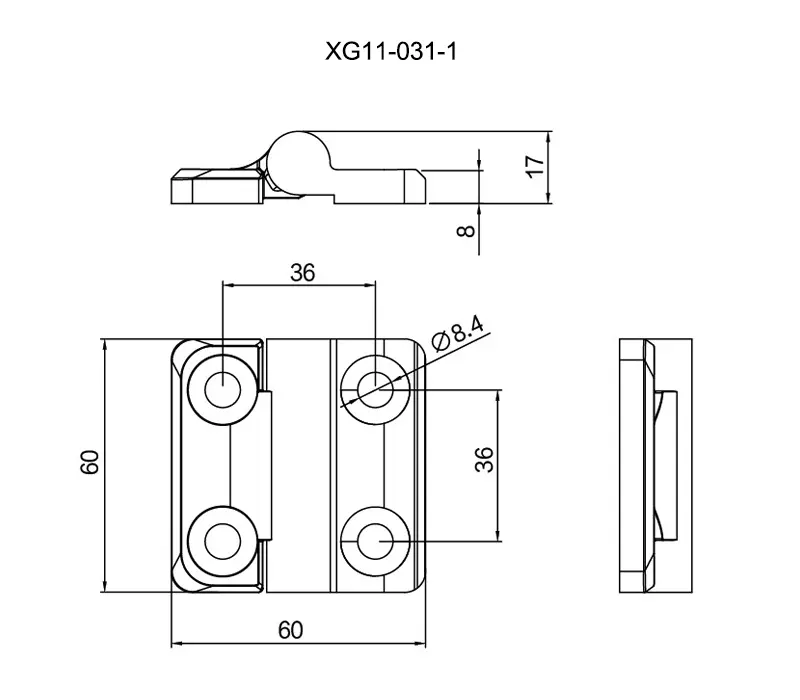

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-031-1 | XG11-031-1-SB | 0N·m(60x60mm) | Aleación de zinc | Negro/Negro arenado |
| XG11-031-1-13-SB | 1.4N·m(60x60mm) | |||
| XG11-031-1-22 | 2.3N·m(60x60mm) | |||
| XG11-031-1-32-SB | 3.2N·m(60x60mm) | |||
| XG11-031-1-41 | 4.0N·m(60x60mm) | |||
| XG11-031-2 | XG11-031-2-SB | 0N·m(50x50mm) | Aleación de zinc | Negro/Negro arenado |
| XG11-031-2-15 | 1.4N·m(50x50mm) | |||
| XG11-031-2-18-SB | 1.8N·m(50x50mm) | |||
| XG11-031-2-23 | 2.3N·m(50x50mm) | |||
| XG11-031-2-34-SB | 3.4N·m(50x50mm) | |||
| XG11-031-3 | XG11-031-3-SB | 0N·m(40x40mm) | Aleación de zinc | Negro/Negro arenado |
| XG11-031-3-9-SB | 0.9N·m(40x40mm) | |||
| XG11-031-3-14-SB | 1.4N·m(40x40mm) | |||
| XG11-031-3-18-SB | 1.8N·m(40x40mm) | |||
| XG11-031-3-23-SB | 2.3N·m(40x40mm) | |||
| XG11-031-3-34-SB | 3.4N·m(40x40mm) |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-031
