Bisagras de fricción y torque
Bisagra de torque de disco grande de 5,0 y 7,0 N·m
- Modelo
- XG11-013-3/XG11-013-4/XG11-013-5

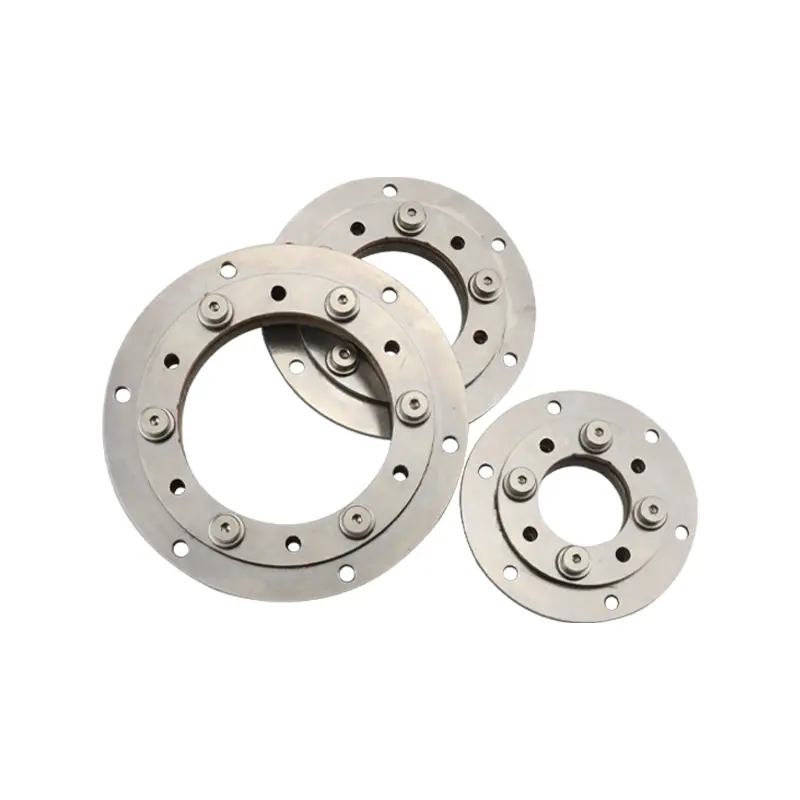

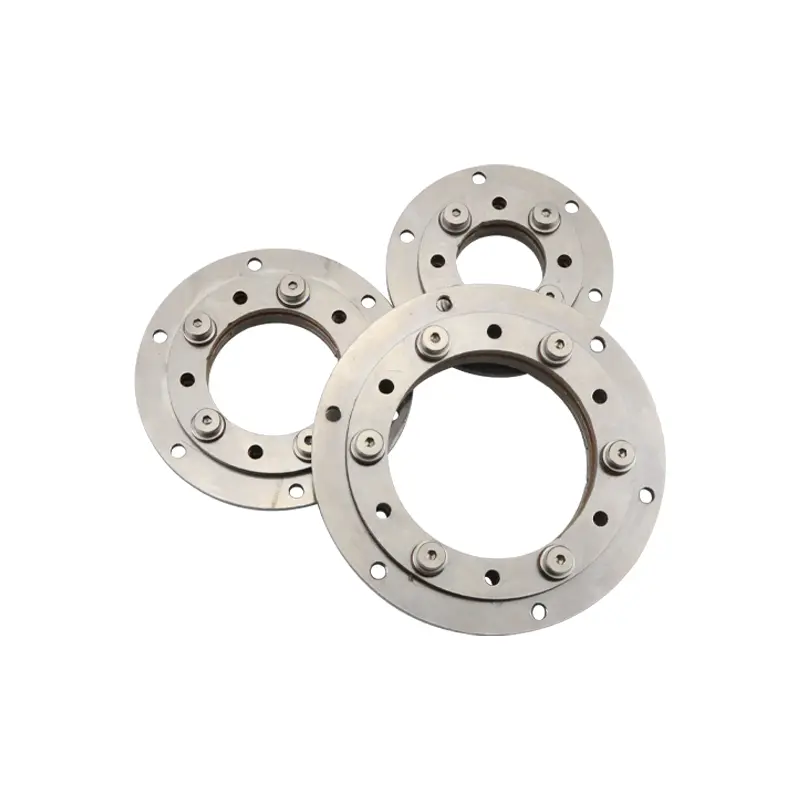

Bisagra de torque de disco grande en acero inoxidable 304 con acabado vibratorio, pares de 5,0 y 7,0 N·m y giro de 360°. Fijación con tornillos. Ideal para mesas giratorias, brazos de soporte, escáneres y expositores.
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

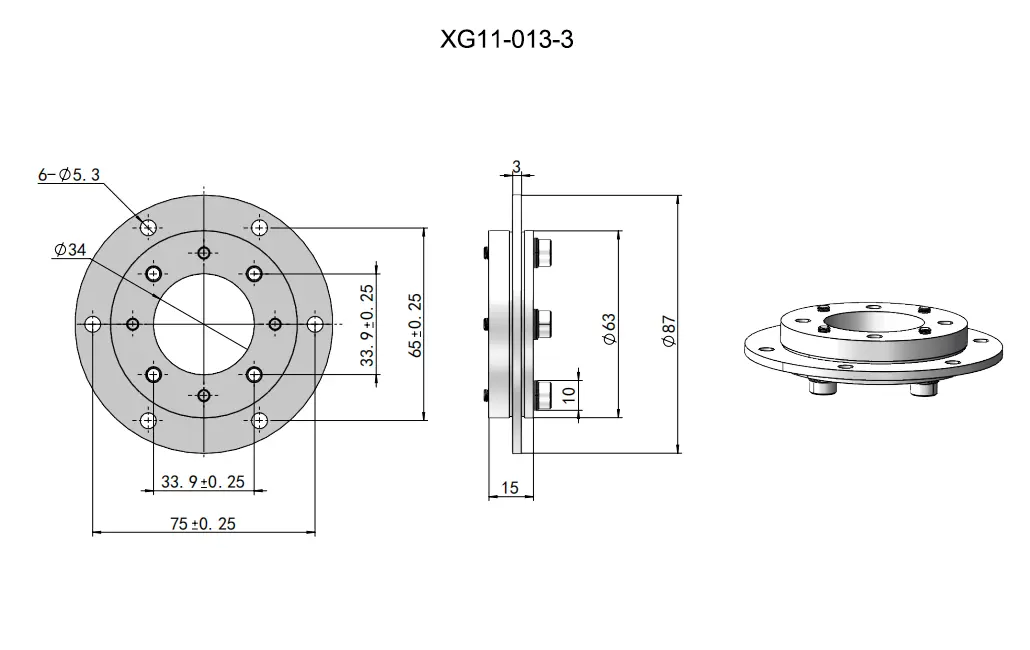

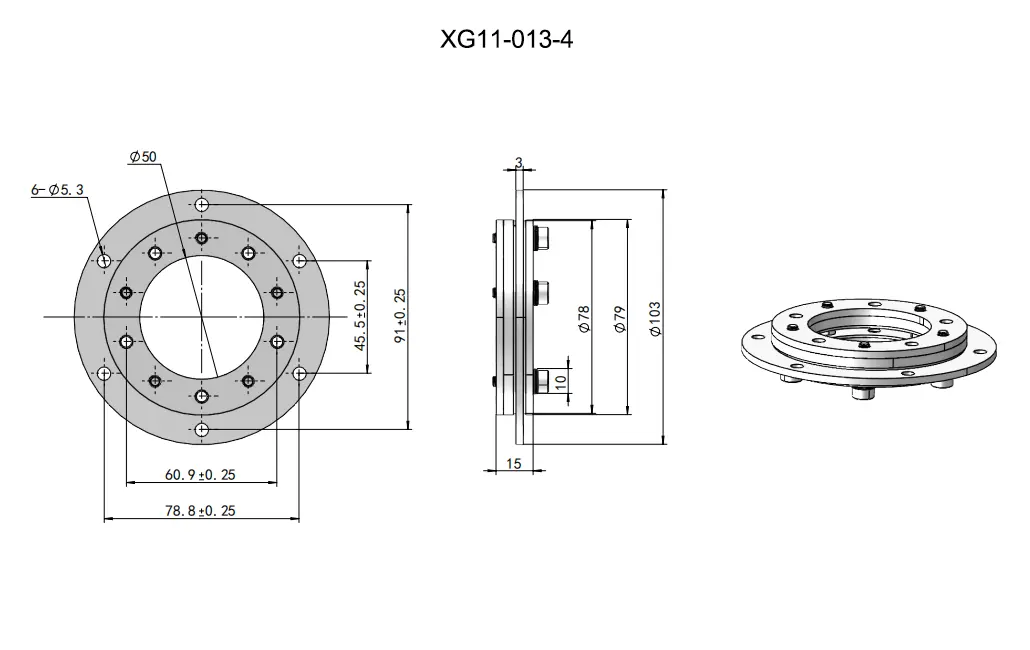

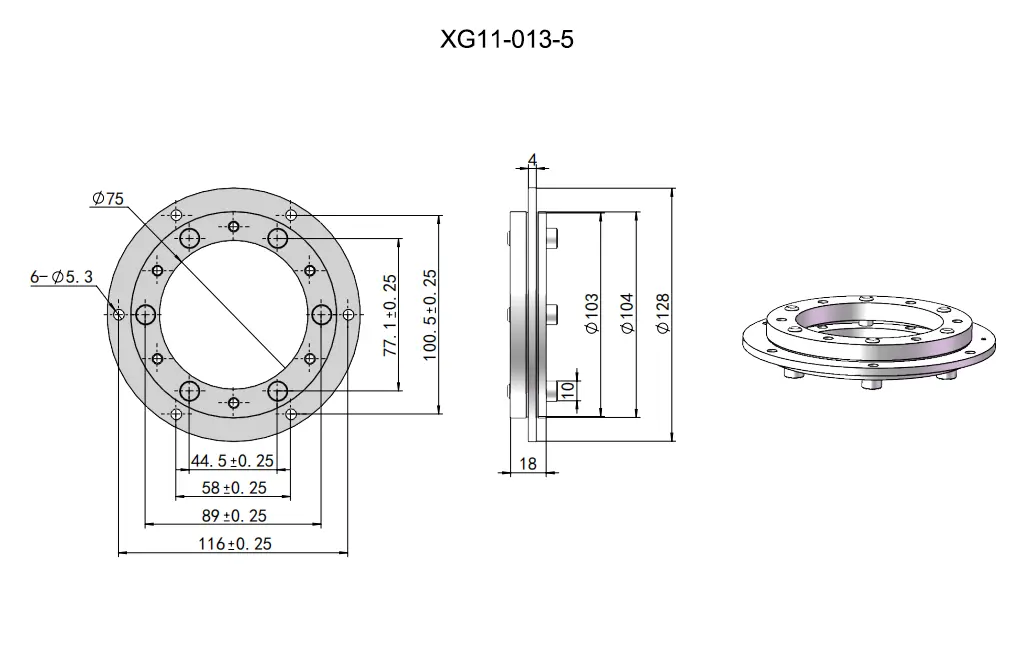

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-013-3 | XG11-013-3-50 | 5.0N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-013-3-70 | 7.0N·m | |||
| XG11-013-4 | XG11-013-4-50 | 5.0N·m | ||
| XG11-013-4-70 | 7.0N·m | |||
| XG11-013-5 | XG11-013-5-50 | 5.0N·m | ||
| XG11-013-5-70 | 7.0N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-013-3/XG11-013-4/XG11-013-5
