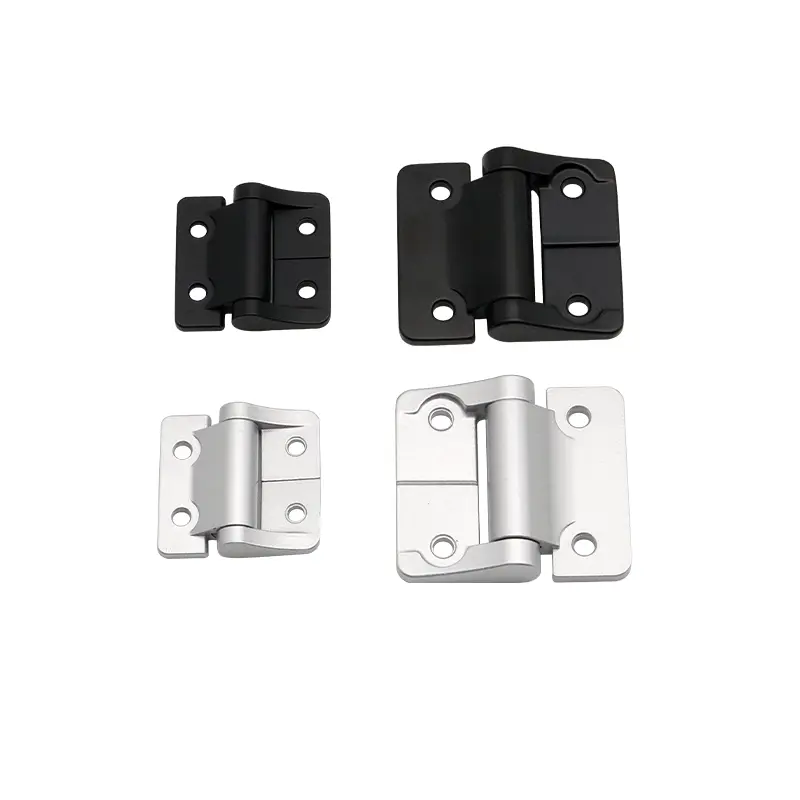

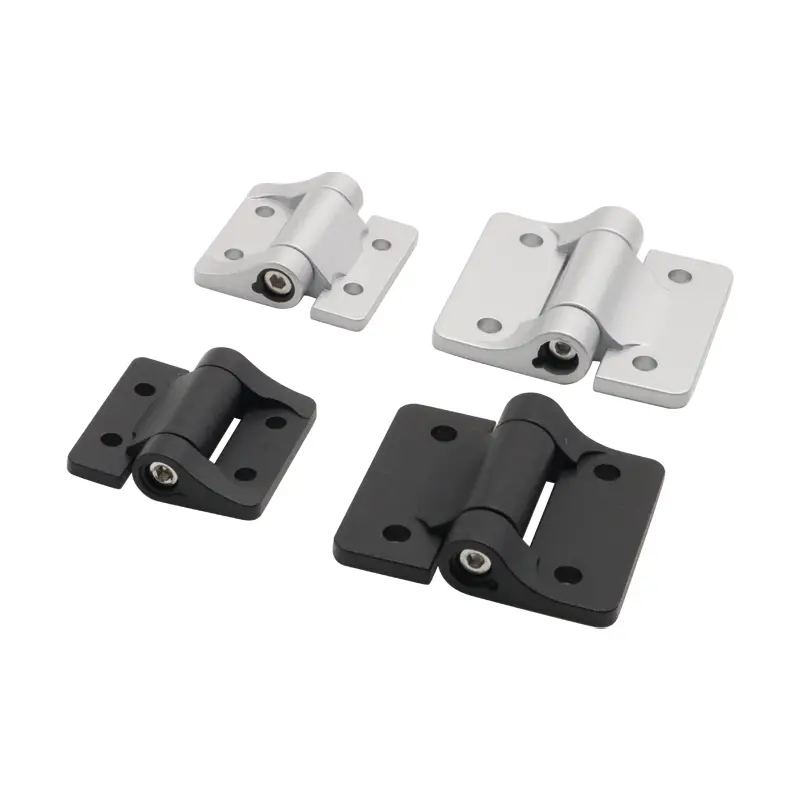

Bisagra de torque de aleación de zinc 180° fija y ajustable

Modelo: XG11-003

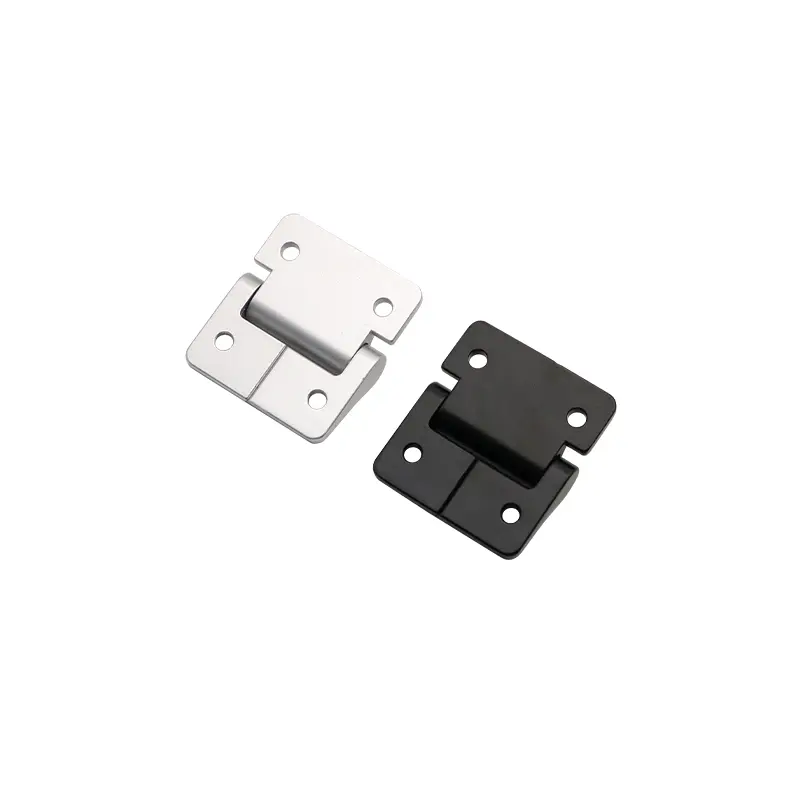

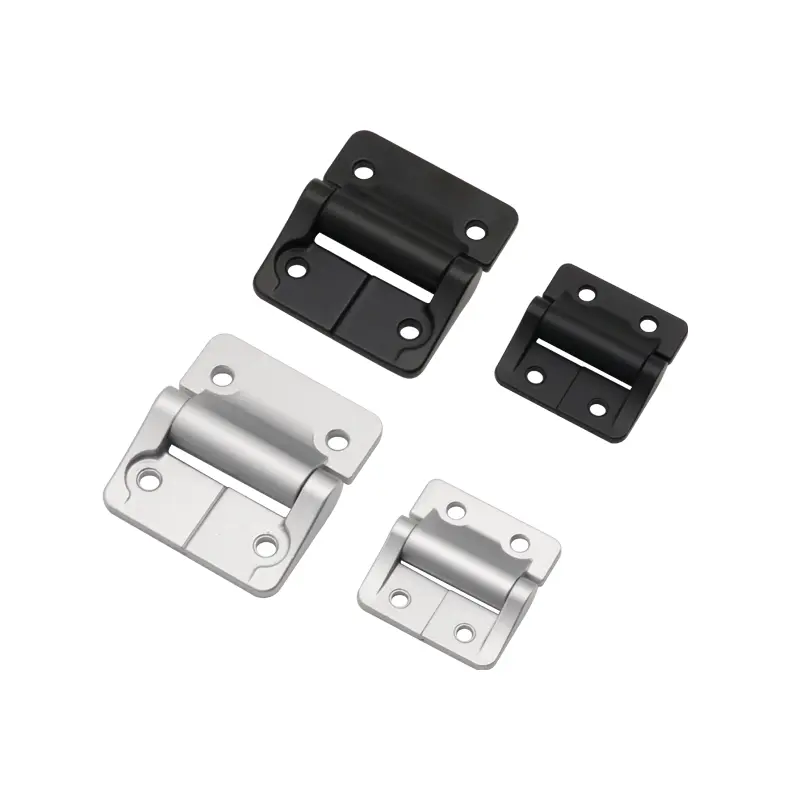

Bisagra de torque de aleación de zinc con acabado mate y negro. Aplicaciones: gabinetes industriales, equipos médicos y mobiliario de oficina. Disponible en dos medidas: 40×38 mm y 57×51 mm. Ofrece posicionamiento angular estable y montaje frontal.

Material: Aleación de zinc
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Modelo	Codificación	Especificación	Materiales disponibles	Acabado superficial
XG11-003-1	XG11-003-1-1-9 / XG11-003-1-1-14 / XG11-003-1-1-18 / XG11-003-1-1-23 / XG11-003-1-2-9 / XG11-003-1-2-14 / XG11-003-1-2-18 / XG11-003-1-2-23	0.9N·m / 1.4N·m / 1.8N·m / 2.3N·m	Aleación de zinc	Negro / Plateado
XG11-003-2	XG11-003-2-1-14 / XG11-003-2-1-18 / XG11-003-2-1-23 / XG11-003-2-1-34 / XG11-003-2-1-45 / XG11-003-2-2-14 / XG11-003-2-2-18 / XG11-003-2-2-23 / XG11-003-2-2-34 / XG11-003-2-2-45	1.4N·m / 1.8N·m / 2.3N·m / 3.4N·m / 4.5N·m	Aleación de zinc	Negro / Plateado
XG11-003-3	XG11-003-3-1 / XG11-003-3-2	0.1~2.0N·m	Aleación de zinc	Negro / Plateado
XG11-003-4	XG11-003-4-1 / XG11-003-4-2	0.1~2.3N·m	Aleación de zinc	Negro / Plateado

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Aleación de zinc
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 4

Bisagra de torque de aleación de zinc 180° fija y ajustable — Plano dimensional

XG11-003-1Descargar plano seleccionado

Ver y descargar todos los planos (4)

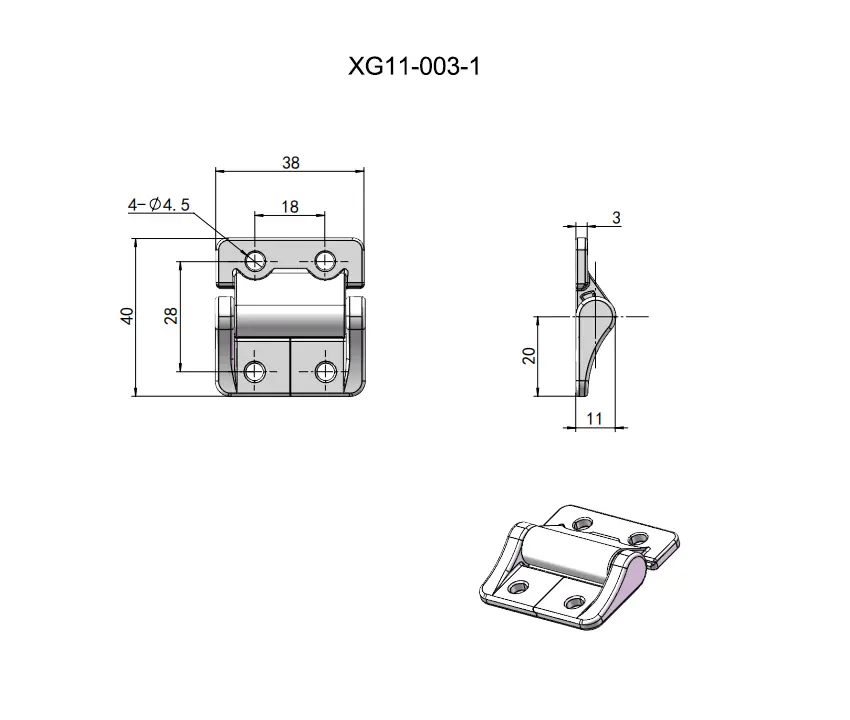

Plano 01XG11-003-1Descargar ↓

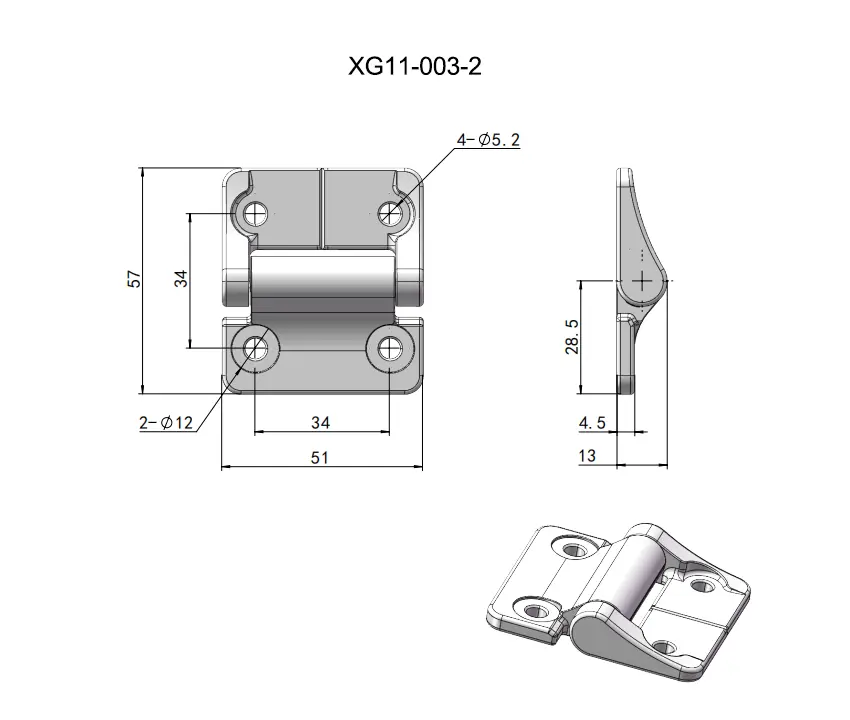

Plano 02XG11-003-2Descargar ↓

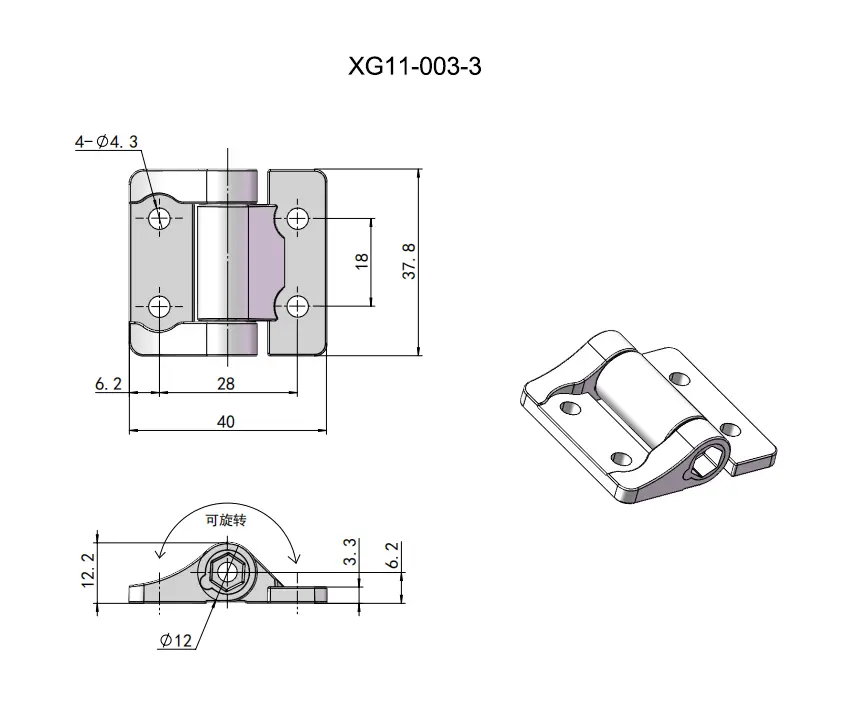

Plano 03XG11-003-3Descargar ↓

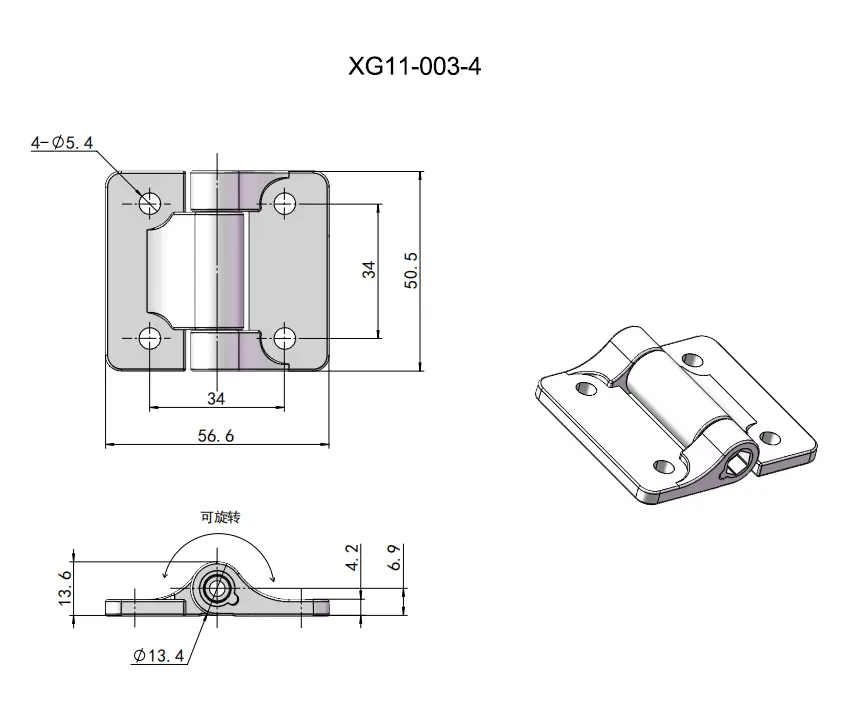

Plano 04XG11-003-4Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG11-003-1	XG11-003-1-1-9	0.9N·m	Aleación de zinc	Negro
	XG11-003-1-1-14	1.4N·m
	XG11-003-1-1-18	1.8N·m
	XG11-003-1-1-23	2.3N·m
	XG11-003-1-2-9	0.9N·m		Plateado
	XG11-003-1-2-14	1.4N·m
	XG11-003-1-2-18	1.8N·m
	XG11-003-1-2-23	2.3N·m
XG11-003-2	XG11-003-2-1-14	1.4N·m	Aleación de zinc	Negro
	XG11-003-2-1-18	1.8N·m
	XG11-003-2-1-23	2.3N·m
	XG11-003-2-1-34	3.4N·m
	XG11-003-2-1-45	4.5N·m
	XG11-003-2-2-14	1.4N·m		Plateado
	XG11-003-2-2-18	1.8N·m
	XG11-003-2-2-23	2.3N·m
	XG11-003-2-2-34	3.4N·m
	XG11-003-2-2-45	4.5N·m
XG11-003-3	XG11-003-3-1	0.1~2.0N·m	Aleación de zinc	Negro
XG11-003-3	XG11-003-3-2	0.1~2.0N·m	Aleación de zinc	Plateado
XG11-003-4	XG11-003-4-1	0.1~2.3N·m	Aleación de zinc	Negro
XG11-003-4	XG11-003-4-2	0.1~2.3N·m	Aleación de zinc	Plateado
