Bisagras de fricción y torque

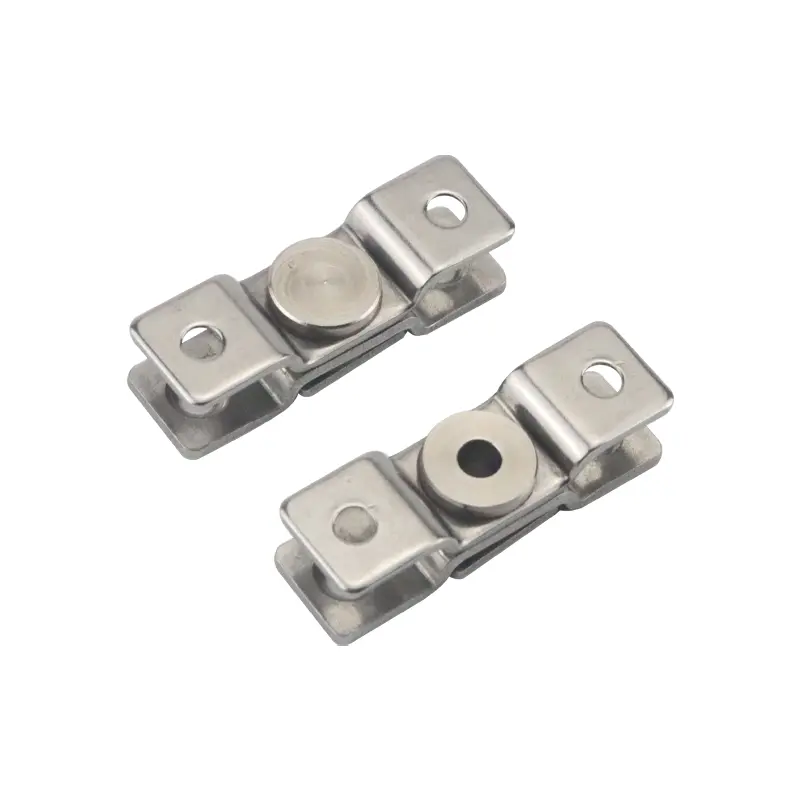

Bisagra de fricción giratoria en cruz de 360°
- Modelo
- XG11-012

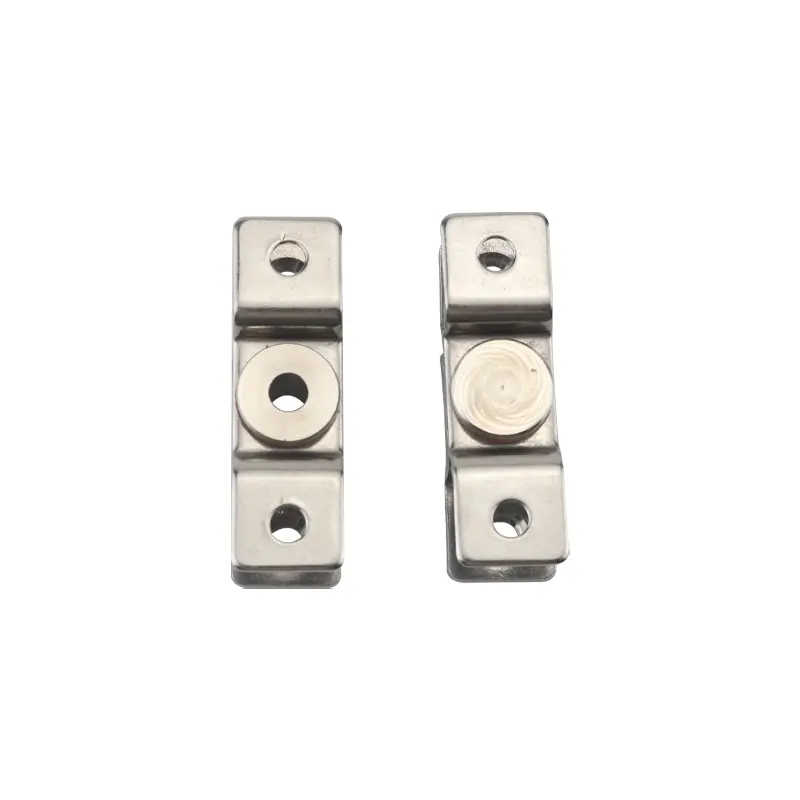

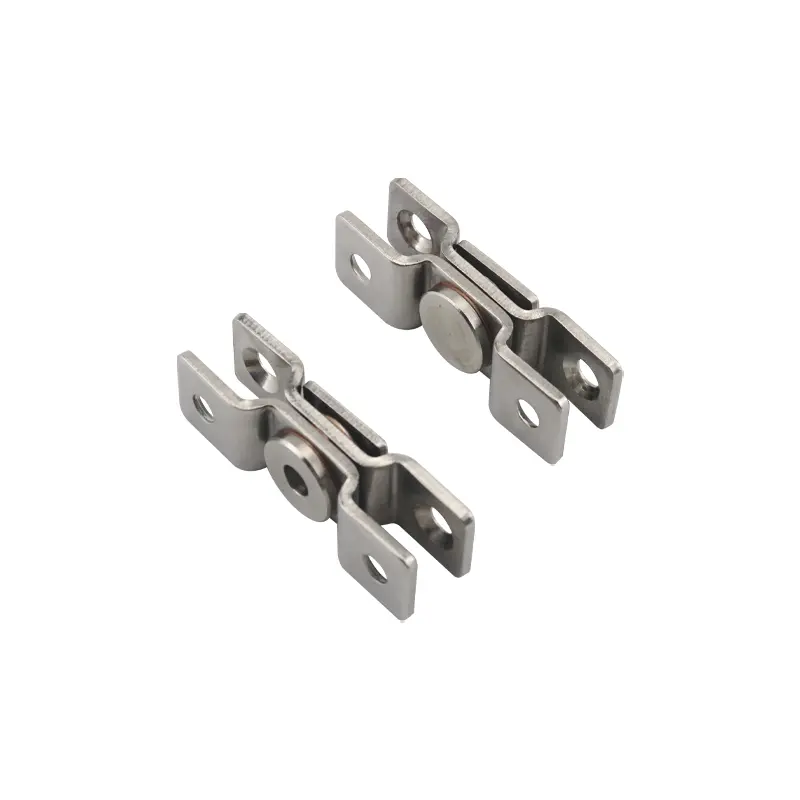

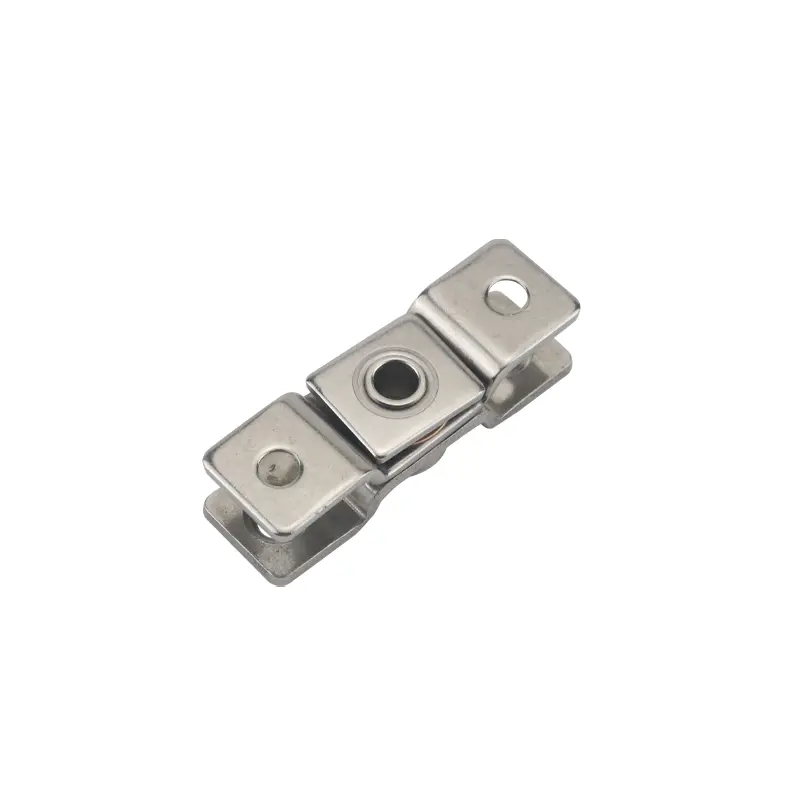

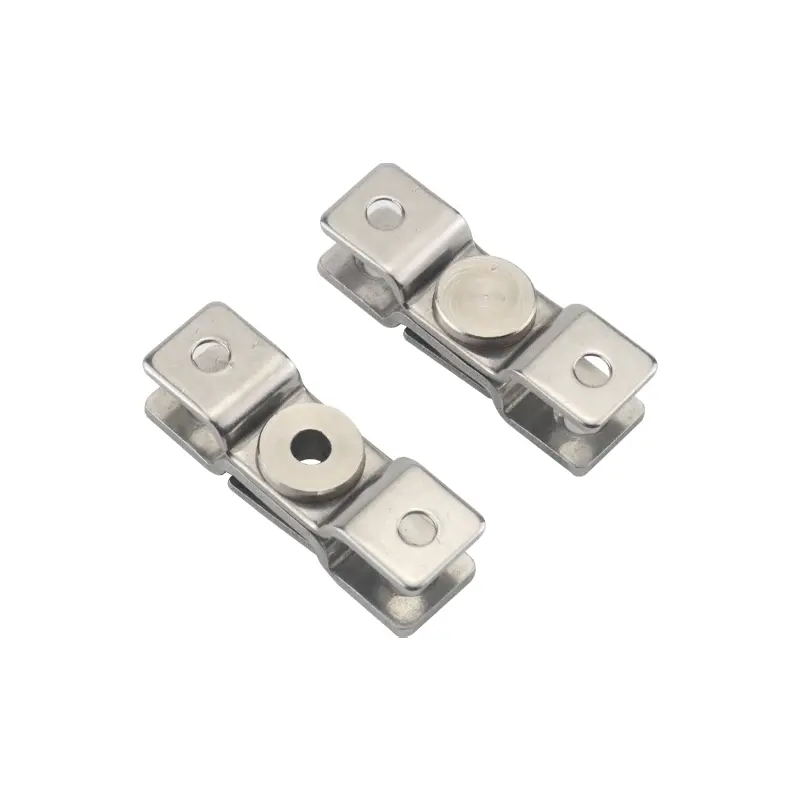

Bisagra de torque de acero inoxidable 304 con acabado vibroacabado. Pares disponibles: 0,7 N·m y 2,0 N·m. Versiones con agujeros para montaje frontal o sin agujeros para soldadura. Rotación de 0° a 360° con posicionamiento libre. Para equipos de precisión, paneles técnicos.
- Material
- Acero inoxidable SUS304
- Longitud total
- 56 mm
- Anchura total
- 56 mm
- Ángulo de apertura
- 360 °
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Longitud total
- 56 mm
- Anchura total
- 56 mm
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica
Confirme las cotas y prestaciones de la referencia elegida en su plano.

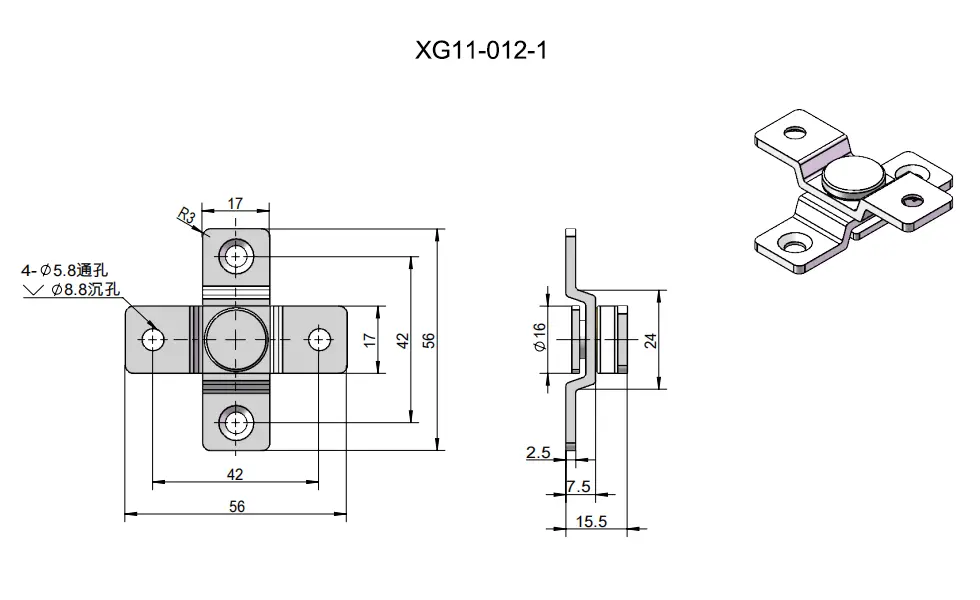

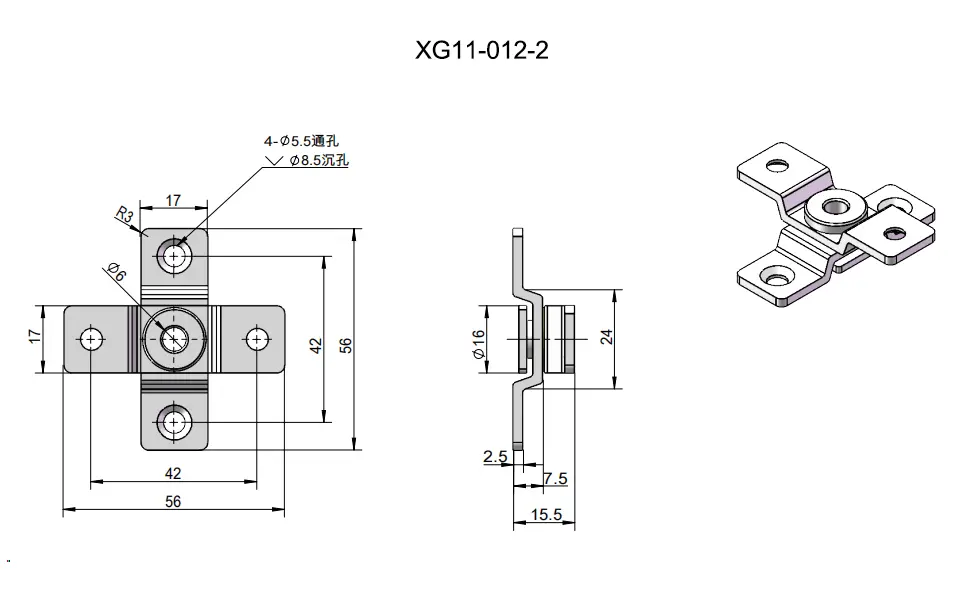

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-012-1 | XG11-012-1-7 | 0.7N·m(Sin orificios) | Acero inoxidable 304 | Pulido vibratorio |
| XG11-012-1-20 | 2.0N·m(Sin orificios) | |||
| XG11-012-2 | XG11-012-2-7 | 0.7N·m(Con orificios) | ||
| XG11-012-2-20 | 2.0N·m(Con orificios) |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-012
