Bisagras de fricción y torque

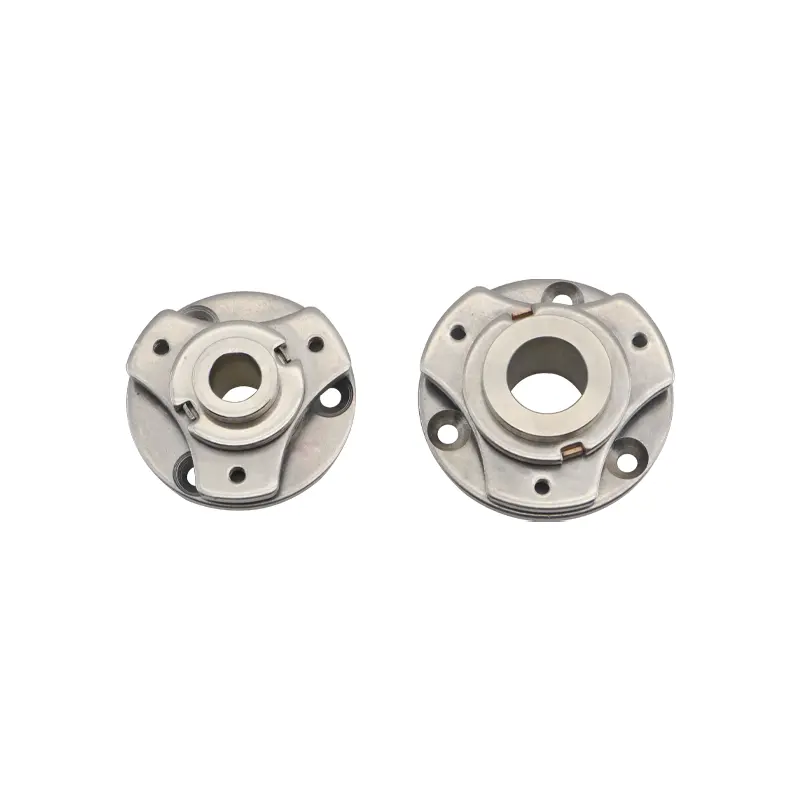

Bisagra redonda de posicionamiento 360° para maquinaria
- Modelo
- XG11-013-1/XG11-013-2

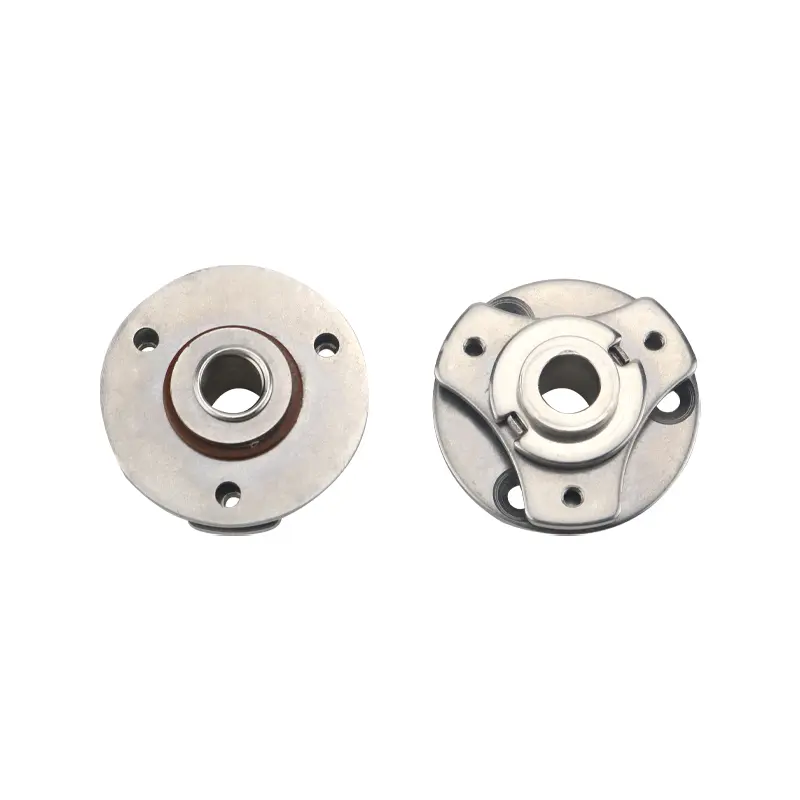

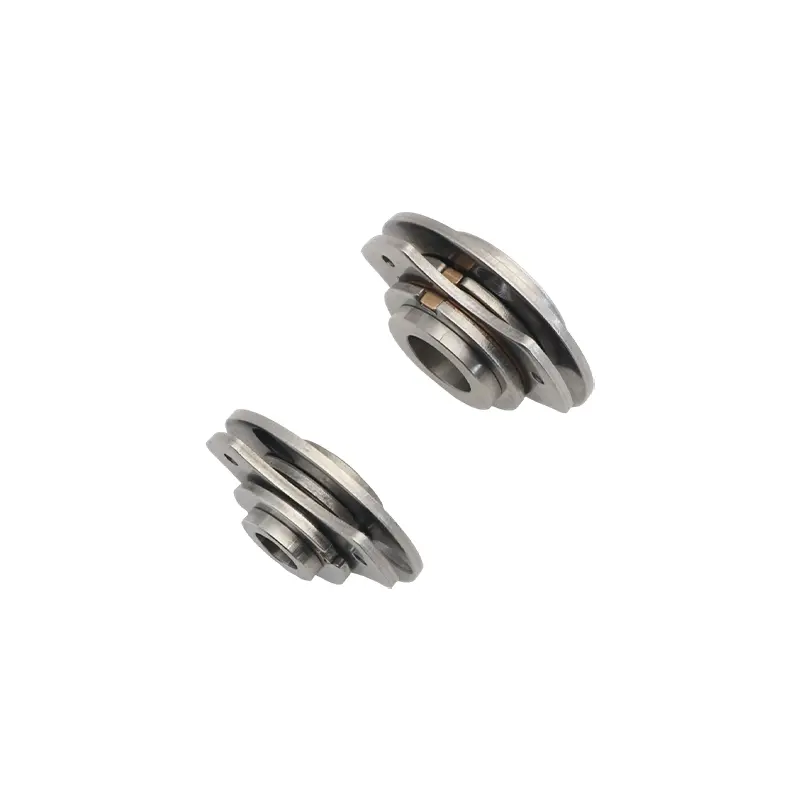

Bisagra circular de fricción fabricada en acero inoxidable 304 con acabado vibrado. Se ofrece con múltiples valores de par para adaptarse a diferentes cargas. Mantiene el panel estable en cualquier ángulo de rotación, resistente al desgaste y apto para equipos industriales, pantallas y carcasas.
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje empotrado
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje empotrado
Confirme las cotas y prestaciones de la referencia elegida en su plano.

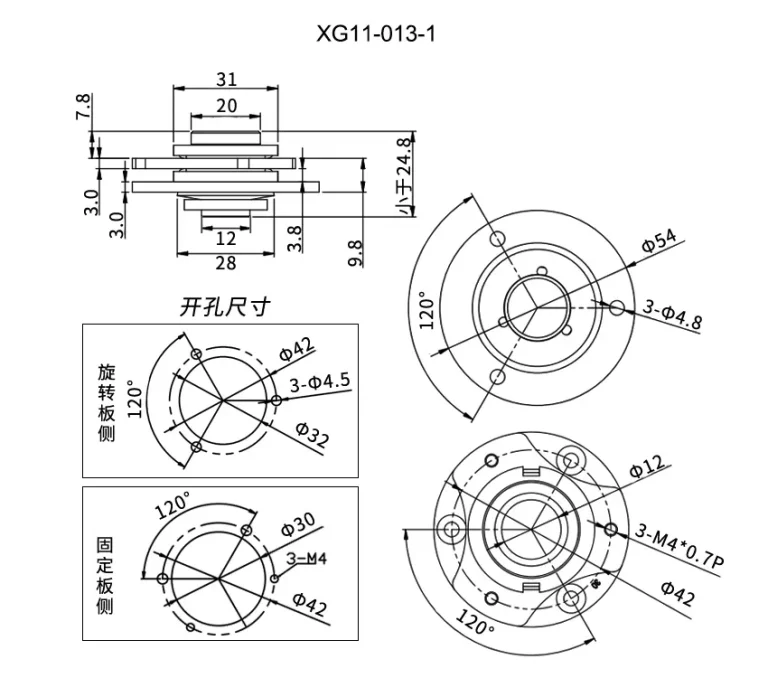

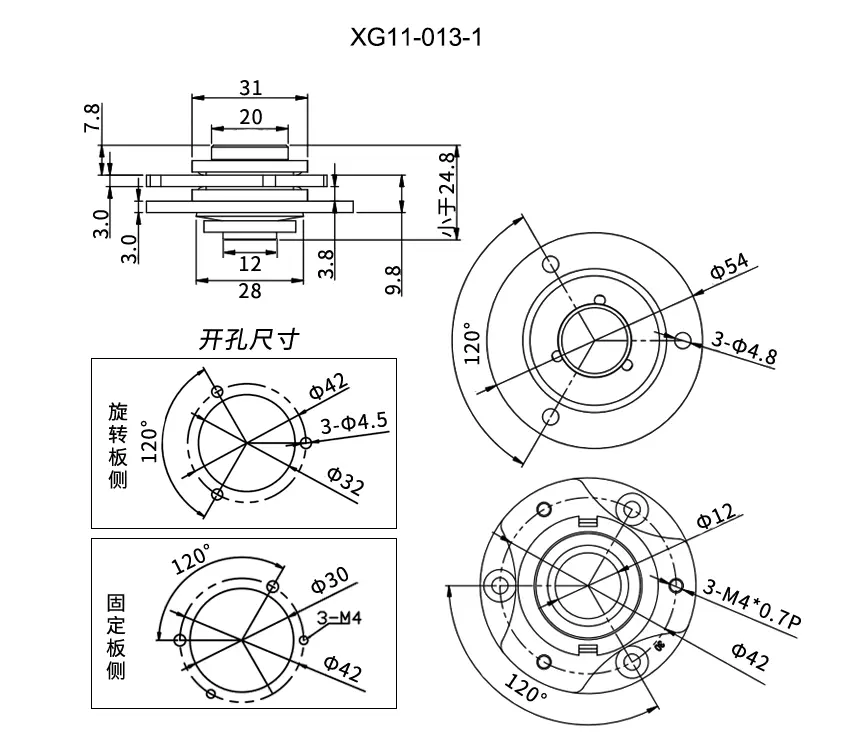

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-013-1 | XG11-013-1-10 | 1.0N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-013-1-15 | 1.5N·m | |||
| XG11-013-1-30 | 3.0N·m | |||
| XG11-013-1-50 | 5.0N·m | |||
| XG11-013-2 | XG11-013-2-5 | 0.5N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-013-2-10 | 1.0N·m | |||
| XG11-013-2-15 | 1.5N·m | |||
| XG11-013-2-20 | 2.0N·m | |||
| XG11-013-2-30 | 3.0N·m | |||
| XG11-013-2-50 | 5.0N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-013-1/XG11-013-2
