Bisagra plegable y plana desmontable para gabinete de red

Modelo: XG02-032-1/XG02-032-2

Bisagra desmontable con pasador fabricada en aleación de zinc o acero inoxidable 304, disponible en acabados negro, cepillado y cromado. Su diseño macho-hembra permite una apertura de 180° e incorpora orificios de montaje o rosca M6 para una fijación firme. Ideal para armarios, carcasas y paneles de control.

Materiales disponibles: Acero inoxidable SUS304 / Aleación de zinc
Ángulo de apertura: 180 °
Tipo de montaje: Montaje empotrado

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero inoxidable SUS304 / Aleación de zinc
Ángulo de apertura: 180 °
Tipo de montaje: Montaje empotrado

Confirme las cotas y prestaciones de la referencia elegida en su plano.

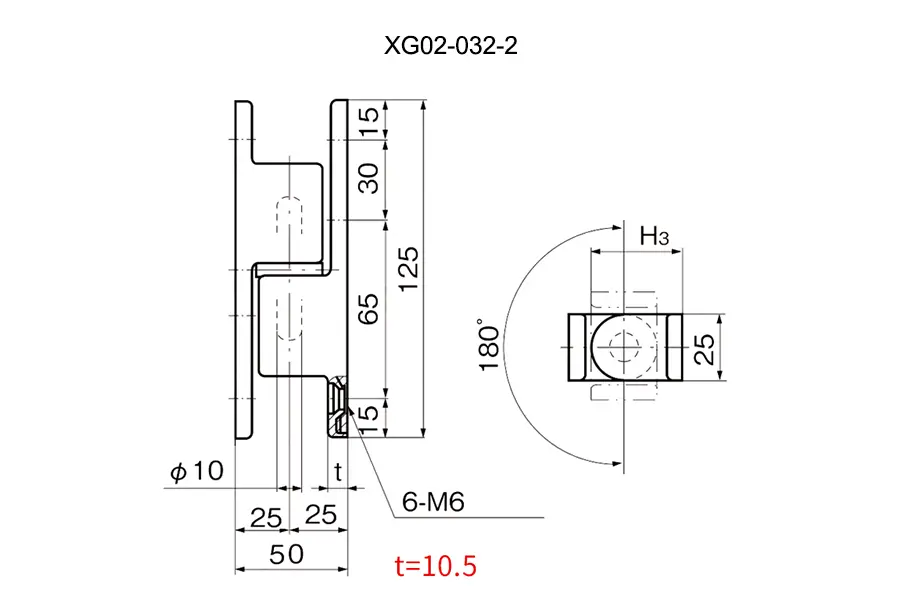

Planos dimensionales

1 de 2

Bisagra plegable y plana desmontable para gabinete de red — Plano dimensional

Ampliar

Plano 01

Plano 02

XG02-032-1Descargar plano seleccionado

Ver y descargar todos los planos (2)

Plano 01XG02-032-1Descargar ↓

Plano 02XG02-032-2Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Material	Tratamiento de superficies
XG02-032-1	XG02-032-1-1	Aleación de zinc	Negro
XG02-032-1	XG02-032-1S	Acero inoxidable 304	Pulido espejo
XG02-032-2	XG02-032-2	Aleación de zinc	Cromado
