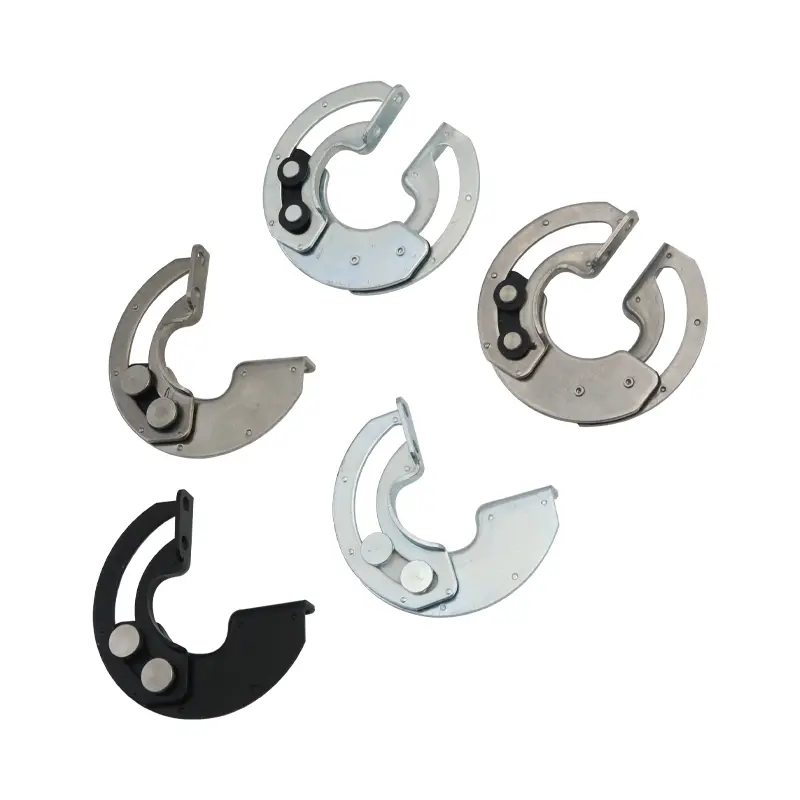

Bisagra oculta deslizante con tope de 90°/180°

Modelo: XG02-012-1/XG02-012-2

Bisagra circular para tapas pesadas de acero inoxidable 304 o acero al carbono, con mecanismo interno y apertura de 90°/180°. Cuenta con 4 orificios frontales de Ø5,2 mm para una fijación segura y estable.

Materiales disponibles: Acero al carbono / Acero inoxidable SUS304
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero al carbono / Acero inoxidable SUS304
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 2

Bisagra oculta deslizante con tope de 90°/180° — Plano dimensional

Ampliar

Plano 01

Plano 02

XG02-012-1Descargar plano seleccionado

Ver y descargar todos los planos (2)

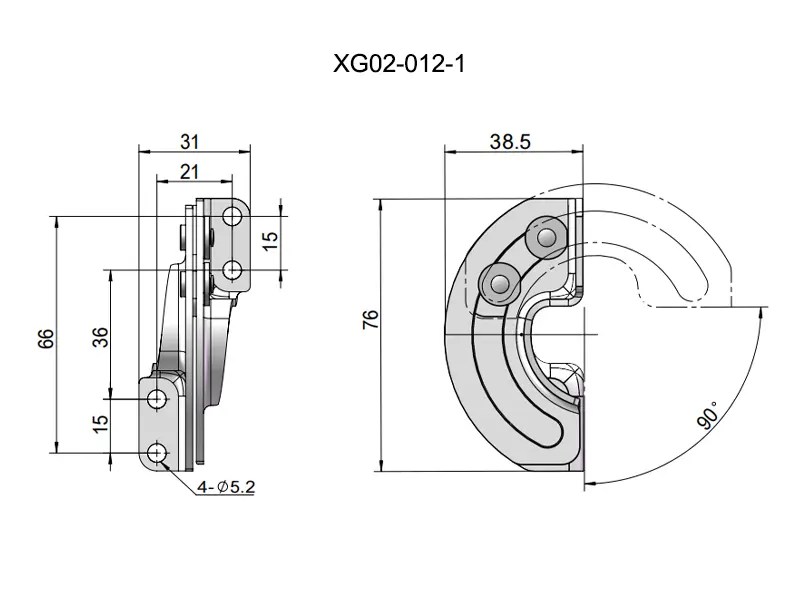

Plano 01XG02-012-1Descargar ↓

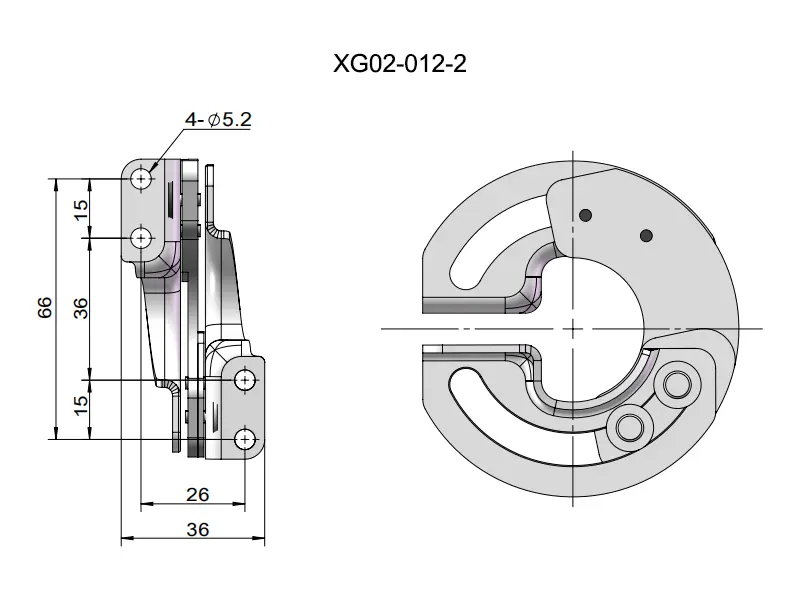

Plano 02XG02-012-2Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

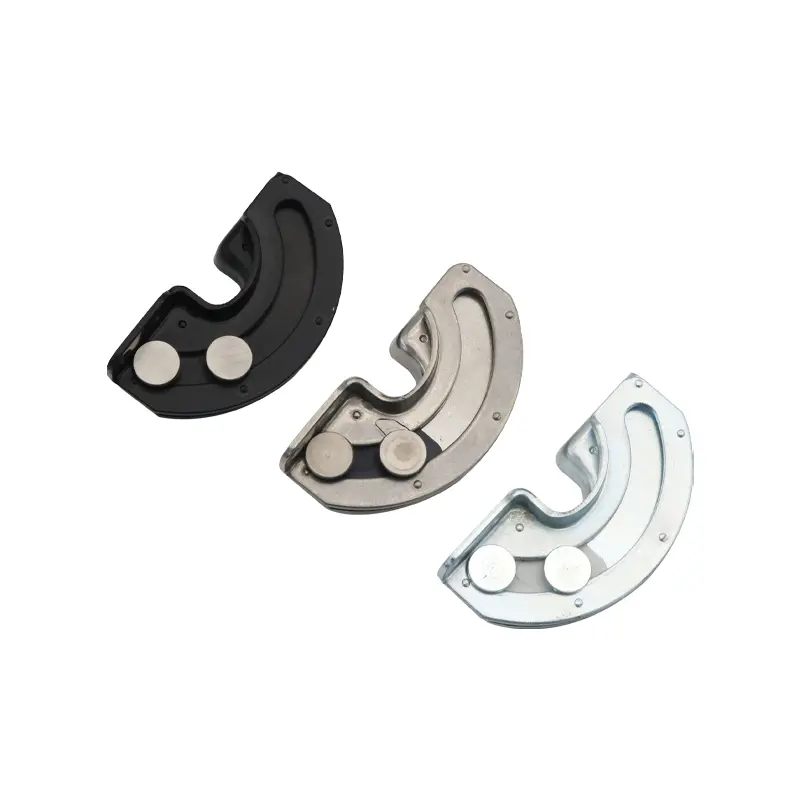

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG02-012-1	XG02-012-1-1	90°	Acero al carbono	Galvanizado
	XG02-012-1-2		Acero al carbono	Negro electroforético
	XG02-012-1S		Acero inoxidable 304	Pulido vibratorio
XG02-012-2	XG02-012-2-1	180°	Acero al carbono	Galvanizado
XG02-012-2	XG02-012-2S	180°	Acero inoxidable 304	Pulido vibratorio
