Bisagras desmontables
Bisagra industrial empotrada para armarios de 71 × 30 mm
- Modelo
- HG02-003
Bisagra desmontable empotrada para puertas de armarios industriales. Permite retirar la puerta verticalmente sin desmontar la fijación, facilitando la instalación y el mantenimiento.
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono / Aleación de zinc
- Longitud total
- 71 mm
- Anchura total
- 30 mm
- Distancia entre centros
- 15 mm
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono / Aleación de zinc
- Longitud total
- 71 mm
- Anchura total
- 30 mm
- Distancia entre centros
- 15 mm
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
- Carga recomendada
- Hasta 20 kg por par
- Acabado
- Galvanizado, Acabado por vibración
- Dirección de desmontaje
- Hacia arriba
- Orientación
- Izquierda

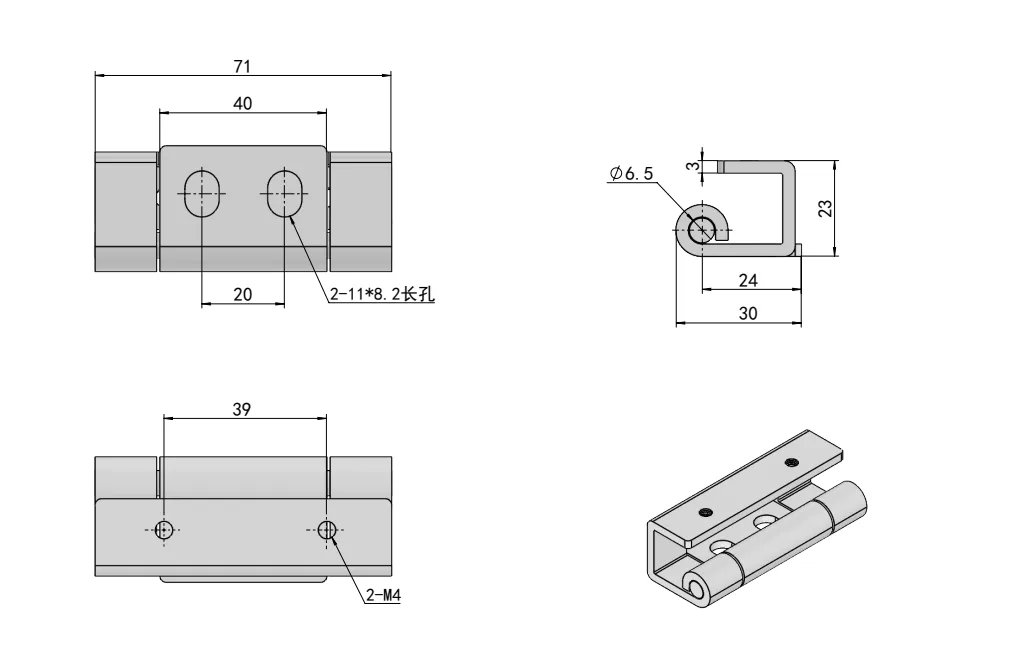

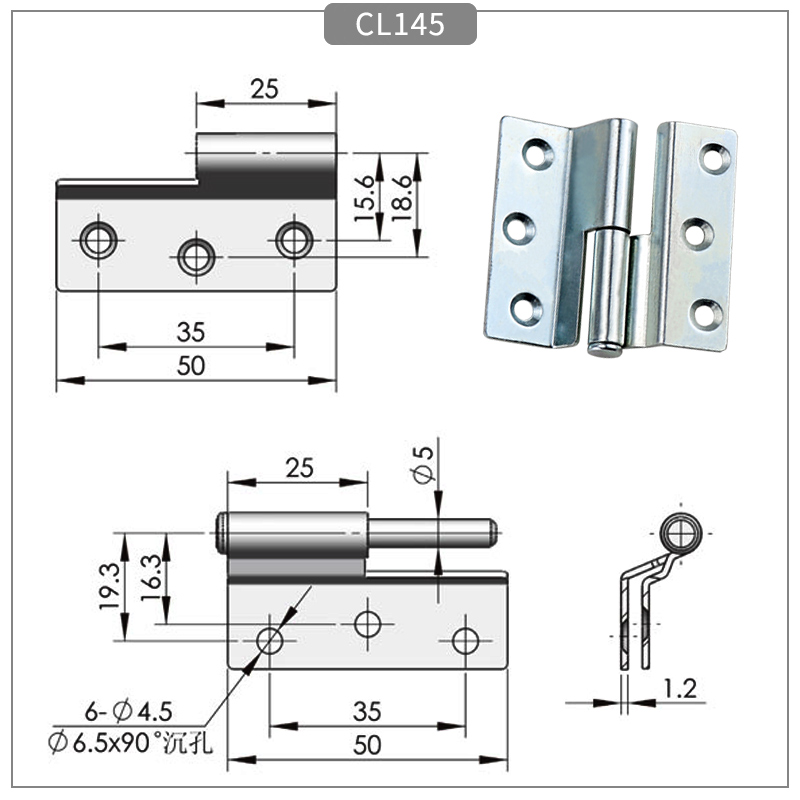

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: HG02-003
