Bisagra galvanizada de acero para armarios de distribución

Modelo: XG02-137

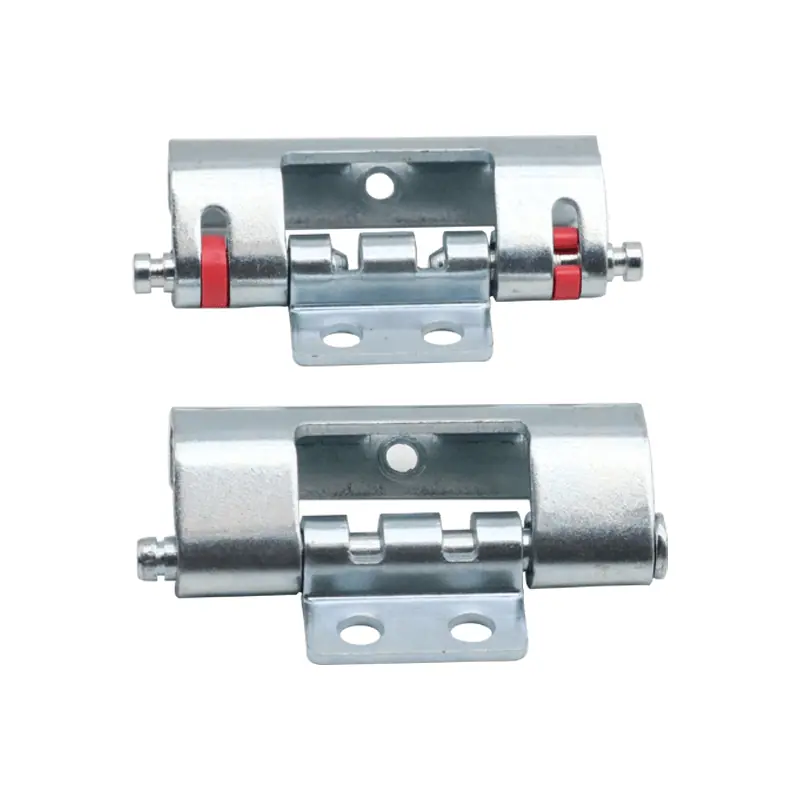

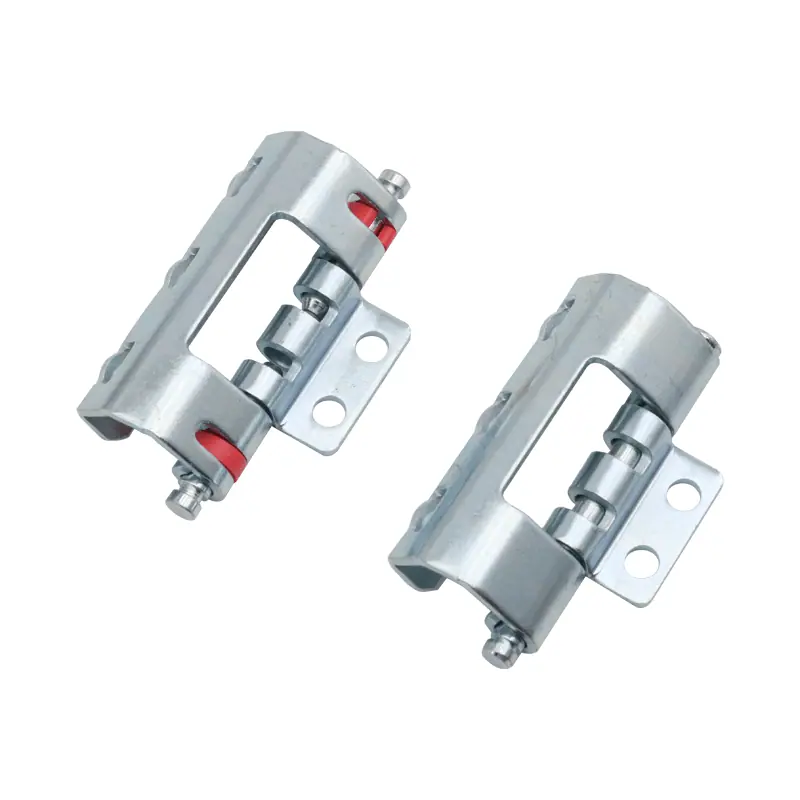

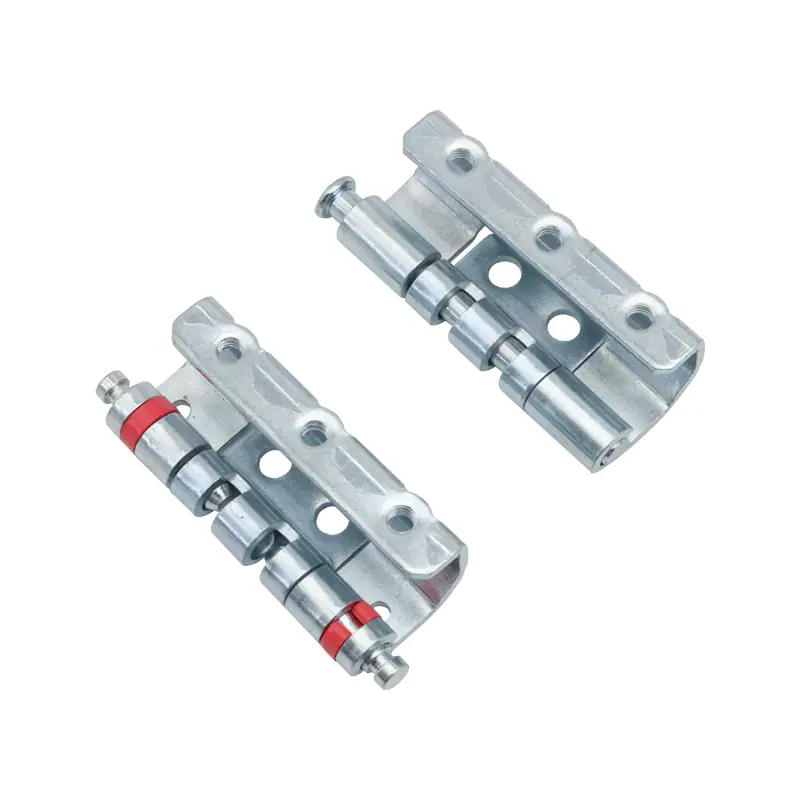

Bisagra de leva fabricada en acero al carbono con acabado zincado azul-blanco. Cuenta con arandelas de ajuste, pasador desmontable y tornillos de fijación M6. Medidas 75×30.5 mm. Ideal para gabinetes industriales, paneles de control y cajas de herramientas.

Material: Acero al carbono
Longitud total: 75 mm
Anchura total: 30,5 mm
Tipo de montaje: Montaje con tornillos

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Acero al carbono
Longitud total: 75 mm
Anchura total: 30,5 mm
Tipo de montaje: Montaje con tornillos

Planos dimensionales

1 de 2

Bisagra galvanizada de acero para armarios de distribución — Plano dimensional

Ampliar

Plano 01

Plano 02

XG02-137-1Descargar plano seleccionado

Ver y descargar todos los planos (2)

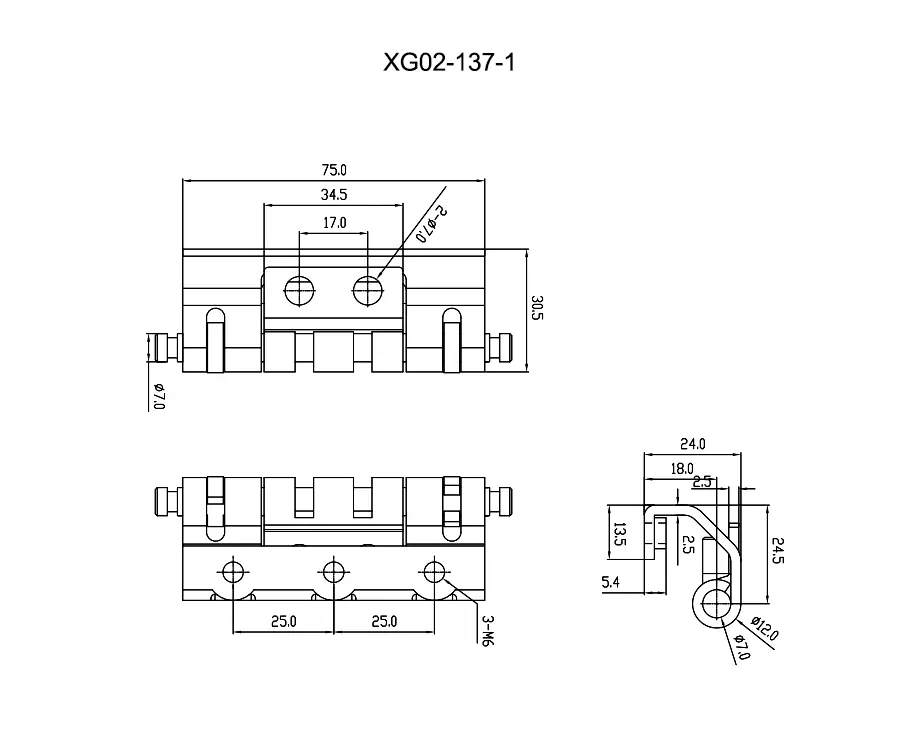

Plano 01XG02-137-1Descargar ↓

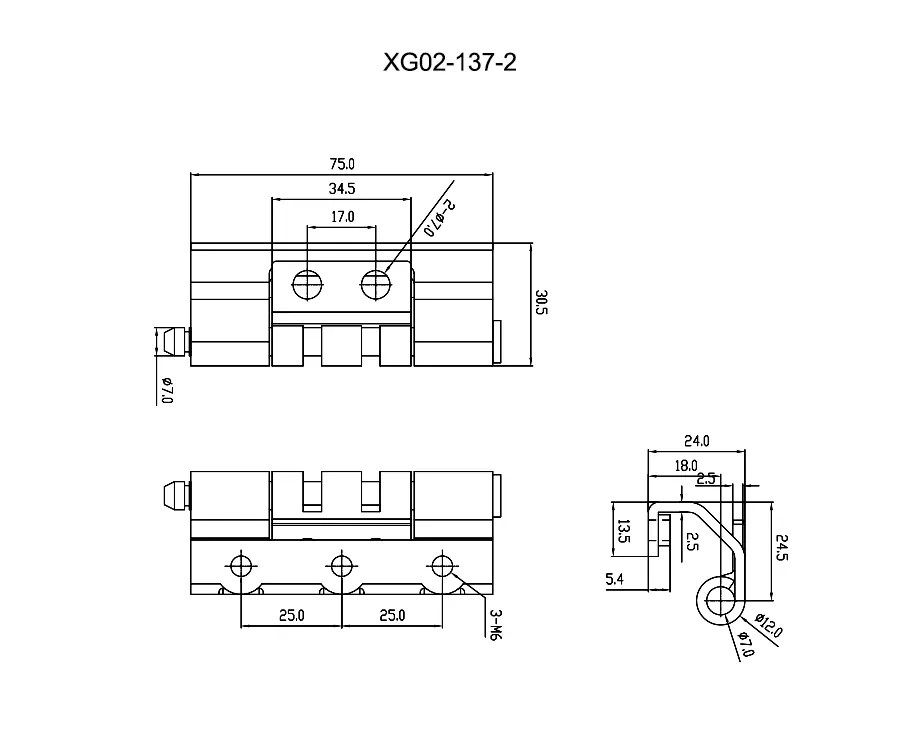

Plano 02XG02-137-2Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies

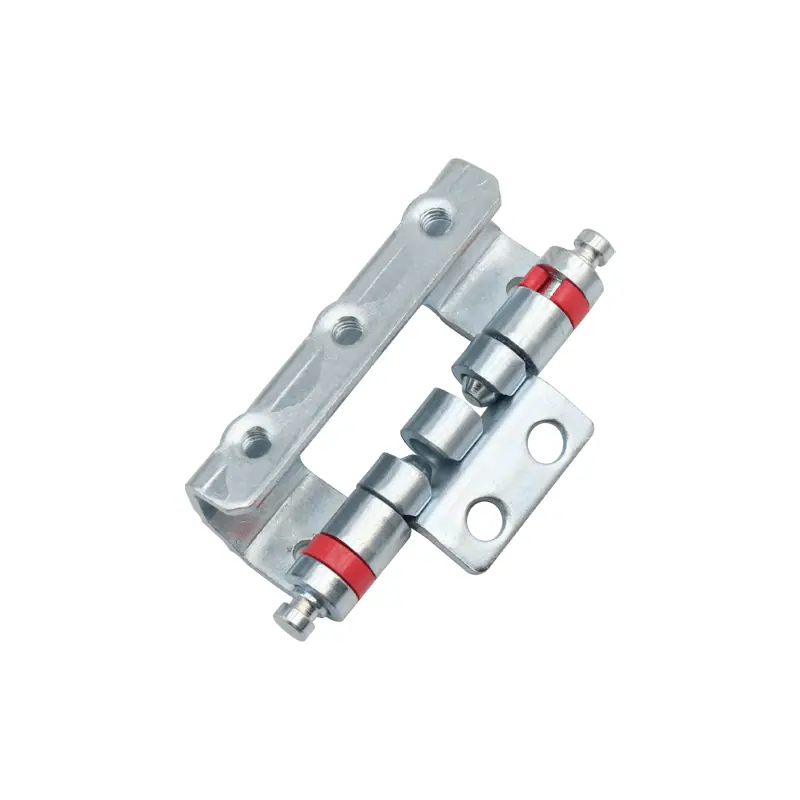

XG02-137	XG02-137-1	Con arandela roja	Acero al carbono	Zincado azul y blanco
XG02-137	XG02-137-2	Sin arandela roja	Acero al carbono	Zincado azul y blanco
