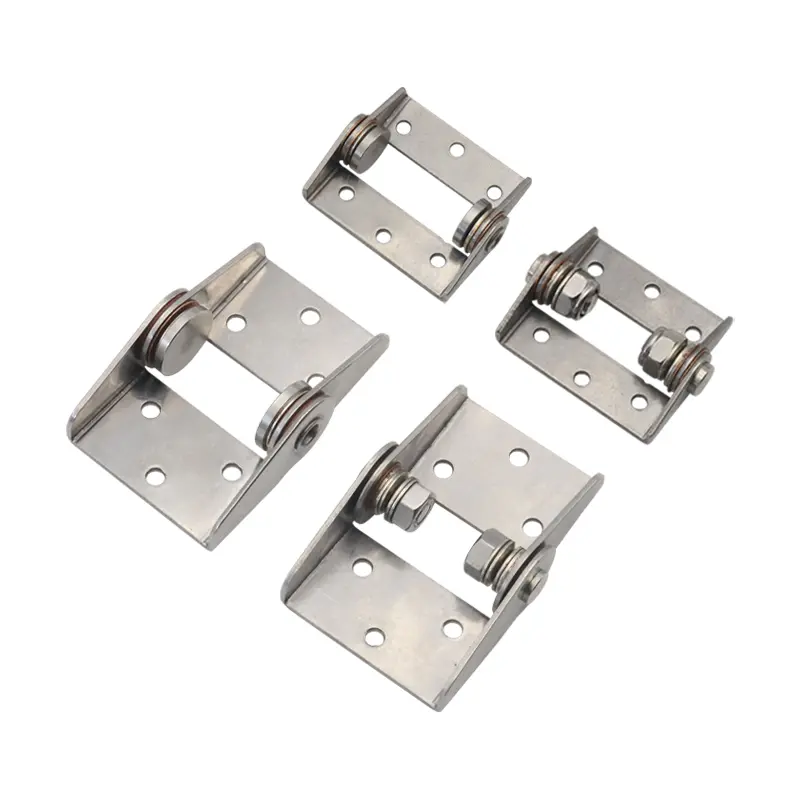

Bisagra de par constante de acero inoxidable para puertas

Modelo: XG11-014

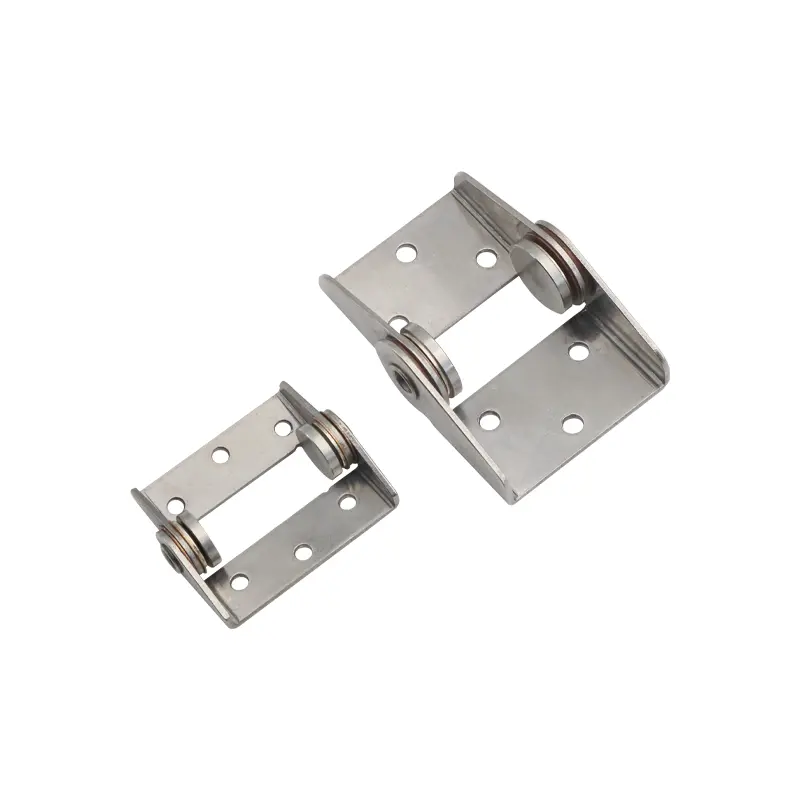

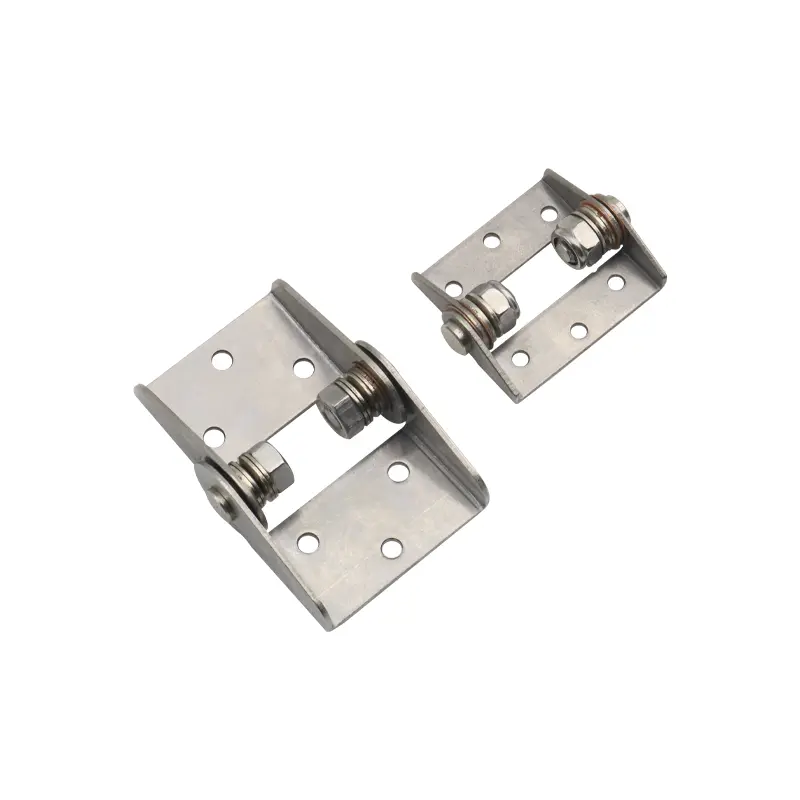

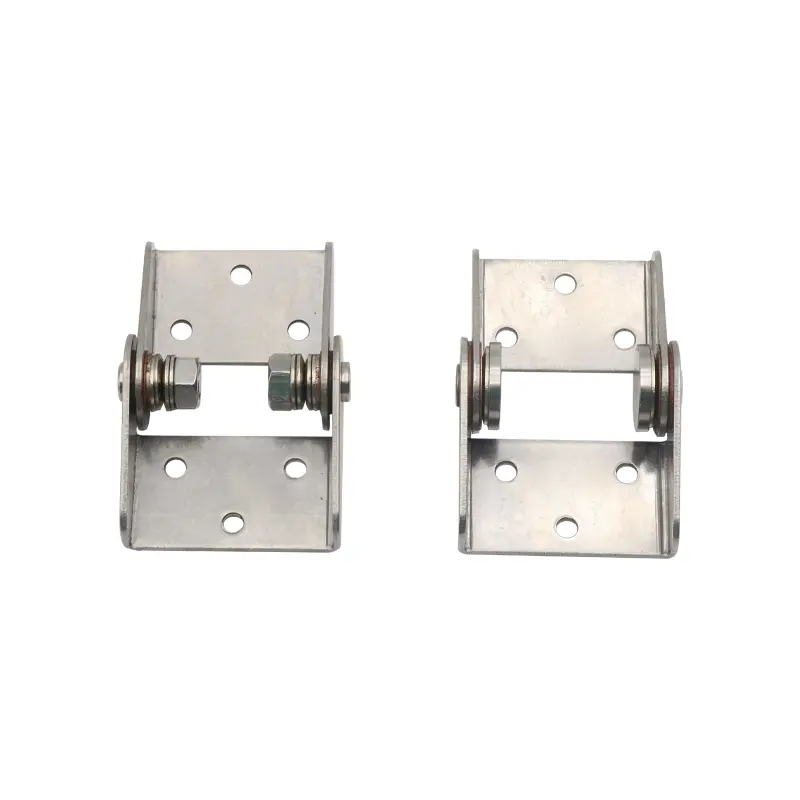

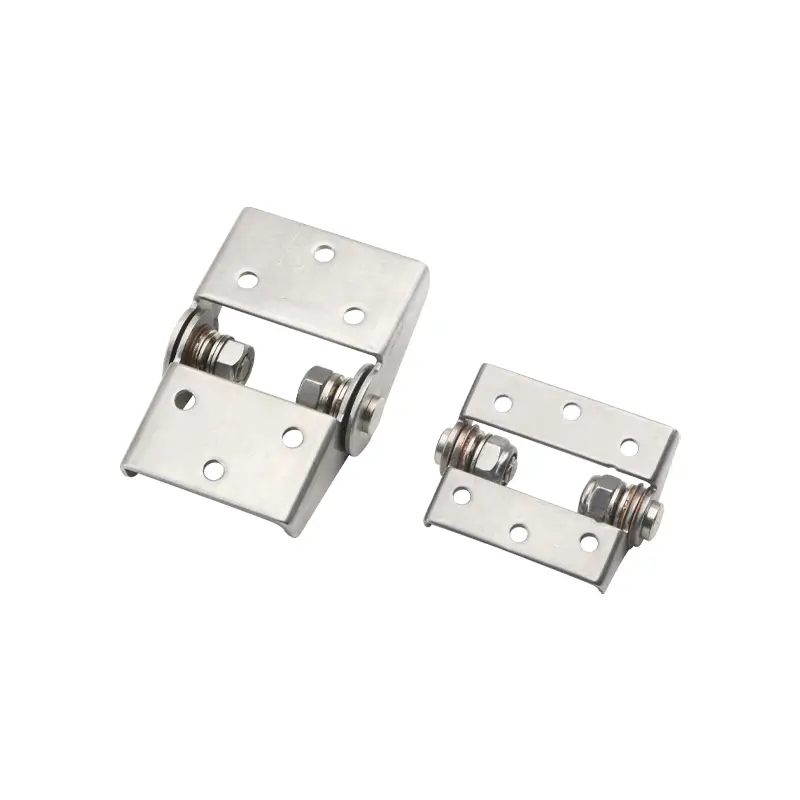

Bisagra de fricción fabricada en acero inoxidable 304 con acabado vibrado. Disponible en tamaño grande y pequeño, con versión ajustable y no ajustable. Cuenta con múltiples valores de par, puede fijarse en cualquier ángulo, ideal para equipos industriales, paneles y carcasas, alta resistencia a la corrosión.

Material: Acero inoxidable SUS304
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Modelo	Codificación	Especificación	Materiales disponibles	Acabado superficial
XG11-014-1	XG11-014-1-25 / XG11-014-1-35 / XG11-014-1-50 / XG11-014-1-60	2.5N·m / 3.5N·m / 5.0N·m / 6.0N·m	Acero inoxidable 304	Pulido vibratorio
XG11-014-2	XG11-014-2-50 / XG11-014-2-60 / XG11-014-2-70	5.0N·m / 6.0N·m / 7.0N·m	Acero inoxidable 304	Pulido vibratorio
XG11-014-3	XG11-014-3 / XG11-014-3-10 / XG11-014-3-20 / XG11-014-3-30 / XG11-014-3-40 / XG11-014-3-50 / XG11-014-3-60 / XG11-014-3-80 / XG11-014-3-100	0.0N·m(Ajustable) / 1.0N·m(Ajustable) / 2.0N·m(Ajustable) / 3.0N·m(Ajustable) / 4.0N·m(Ajustable) / 5.0N·m(Ajustable) / 6.0N·m(Ajustable) / 8.0N·m(Ajustable) / 10.0N·m(Ajustable)	Acero inoxidable 304	Pulido vibratorio
XG11-014-4	XG11-014-4 / XG11-014-4-10 / XG11-014-4-20 / XG11-014-4-30 / XG11-014-4-40 / XG11-014-4-50 / XG11-014-4-60 / XG11-014-4-70 / XG11-014-4-80 / XG11-014-4-90 / XG11-014-4-100 / XG11-014-4-110 / XG11-014-4-120 / XG11-014-4-130 / XG11-014-4-140 / XG11-014-4-150 / XG11-014-4-160 / XG11-014-4-170 / XG11-014-4-180 / XG11-014-4-190 / XG11-014-4-200	0.0N·m(Ajustable) / 1.0N·m(Ajustable) / 2.0N·m(Ajustable) / 3.0N·m(Ajustable) / 4.0N·m(Ajustable) / 5.0N·m(Ajustable) / 6.0N·m(Ajustable) / 7.0N·m(Ajustable) / 8.0N·m(Ajustable) / 9.0N·m(Ajustable) / 10.0N·m(Ajustable) / 11.0N·m(Ajustable) / 12.0N·m(Ajustable) / 13.0N·m(Ajustable) / 14.0N·m(Ajustable) / 15.0N·m(Ajustable) / 16.0N·m(Ajustable) / 17.0N·m(Ajustable) / 18.0N·m(Ajustable) / 19.0N·m(Ajustable) / 20.0N·m(Ajustable)	Acero inoxidable 304	Pulido vibratorio

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Acero inoxidable SUS304
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 4

Bisagra de par constante de acero inoxidable para puertas — Plano dimensional

XG11-014-1Descargar plano seleccionado

Ver y descargar todos los planos (4)

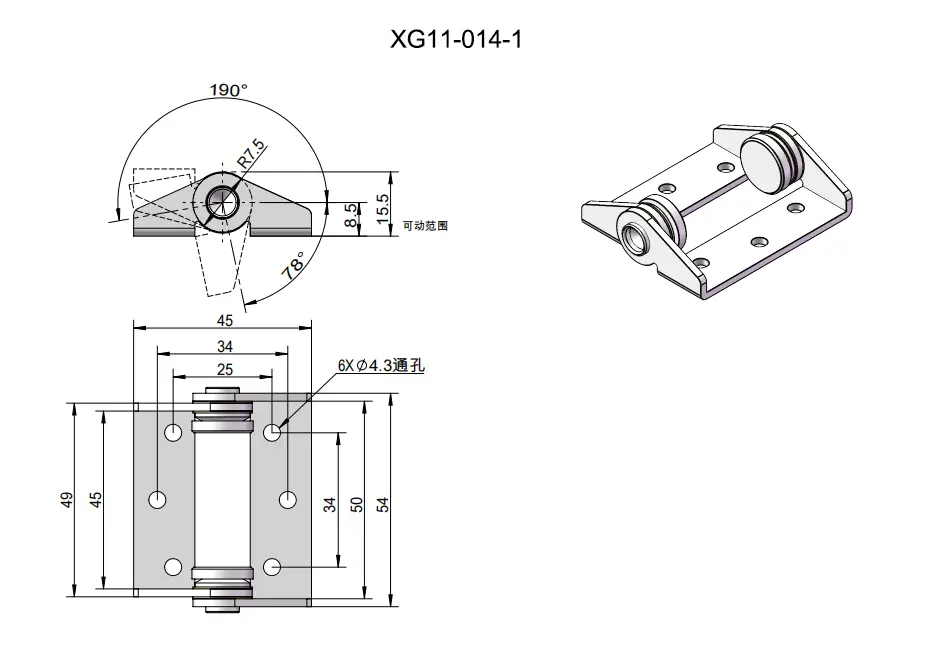

Plano 01XG11-014-1Descargar ↓

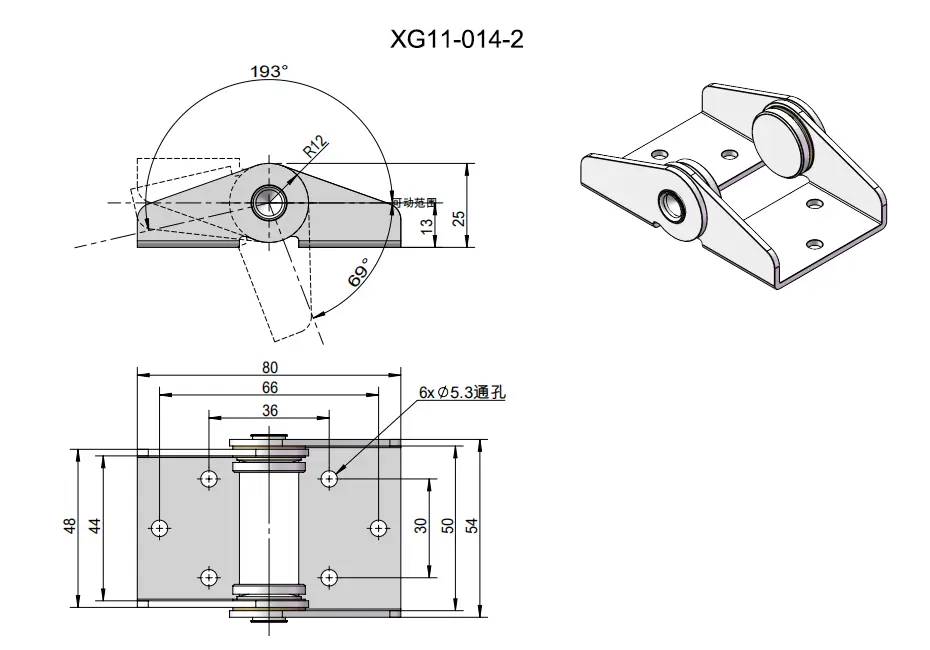

Plano 02XG11-014-2Descargar ↓

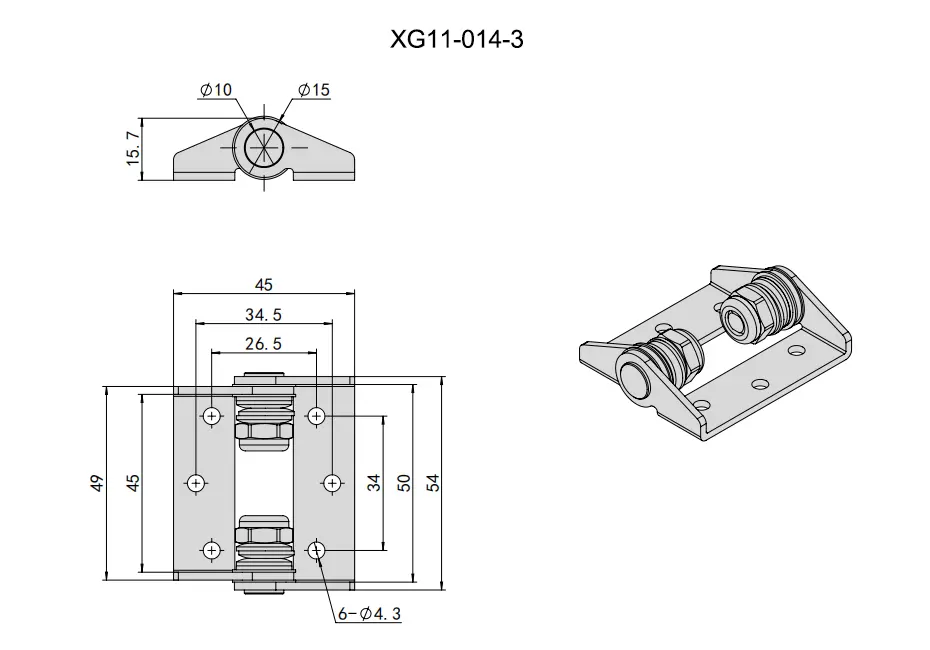

Plano 03XG11-014-3Descargar ↓

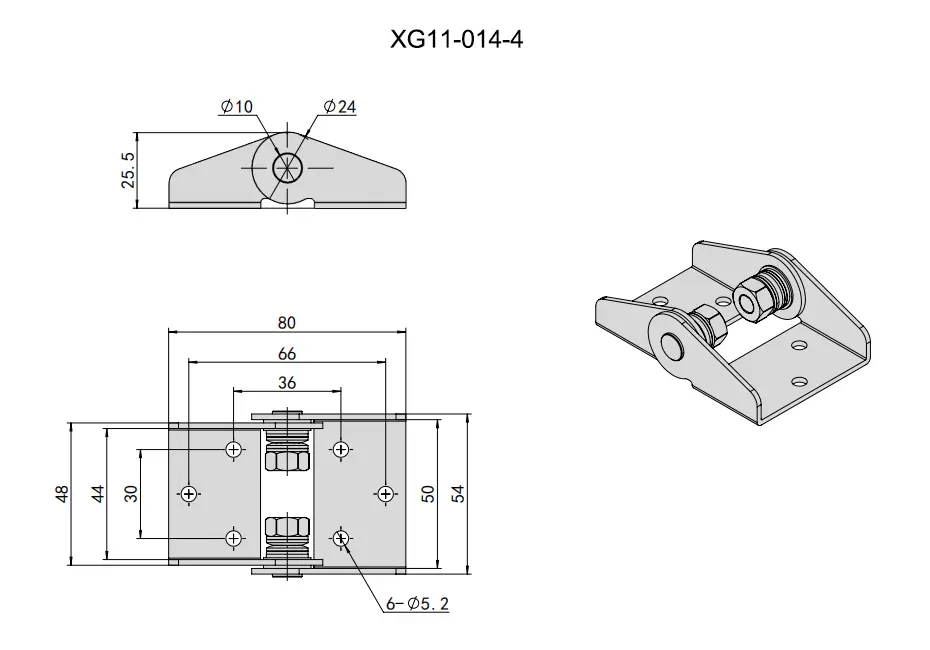

Plano 04XG11-014-4Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG11-014-1	XG11-014-1-25	2.5N·m	Acero inoxidable 304	Pulido vibratorio
	XG11-014-1-35	3.5N·m
	XG11-014-1-50	5.0N·m
	XG11-014-1-60	6.0N·m
XG11-014-2	XG11-014-2-50	5.0N·m
	XG11-014-2-60	6.0N·m
	XG11-014-2-70	7.0N·m
XG11-014-3	XG11-014-3	0.0N·m(Ajustable)
	XG11-014-3-10	1.0N·m(Ajustable)
	XG11-014-3-20	2.0N·m(Ajustable)
	XG11-014-3-30	3.0N·m(Ajustable)
	XG11-014-3-40	4.0N·m(Ajustable)
	XG11-014-3-50	5.0N·m(Ajustable)
	XG11-014-3-60	6.0N·m(Ajustable)
	XG11-014-3-80	8.0N·m(Ajustable)
	XG11-014-3-100	10.0N·m(Ajustable)
XG11-014-4	XG11-014-4	0.0N·m(Ajustable)
	XG11-014-4-10	1.0N·m(Ajustable)
	XG11-014-4-20	2.0N·m(Ajustable)
	XG11-014-4-30	3.0N·m(Ajustable)
	XG11-014-4-40	4.0N·m(Ajustable)
	XG11-014-4-50	5.0N·m(Ajustable)
	XG11-014-4-60	6.0N·m(Ajustable)
	XG11-014-4-70	7.0N·m(Ajustable)
	XG11-014-4-80	8.0N·m(Ajustable)
	XG11-014-4-90	9.0N·m(Ajustable)
	XG11-014-4-100	10.0N·m(Ajustable)
	XG11-014-4-110	11.0N·m(Ajustable)
	XG11-014-4-120	12.0N·m(Ajustable)
	XG11-014-4-130	13.0N·m(Ajustable)
	XG11-014-4-140	14.0N·m(Ajustable)
	XG11-014-4-150	15.0N·m(Ajustable)
	XG11-014-4-160	16.0N·m(Ajustable)
	XG11-014-4-170	17.0N·m(Ajustable)
	XG11-014-4-180	18.0N·m(Ajustable)
	XG11-014-4-190	19.0N·m(Ajustable)
	XG11-014-4-200	20.0N·m(Ajustable)
