Bisagra empotrada de zinc con espárrago roscado

Modelo: XG02-078/XG02-216

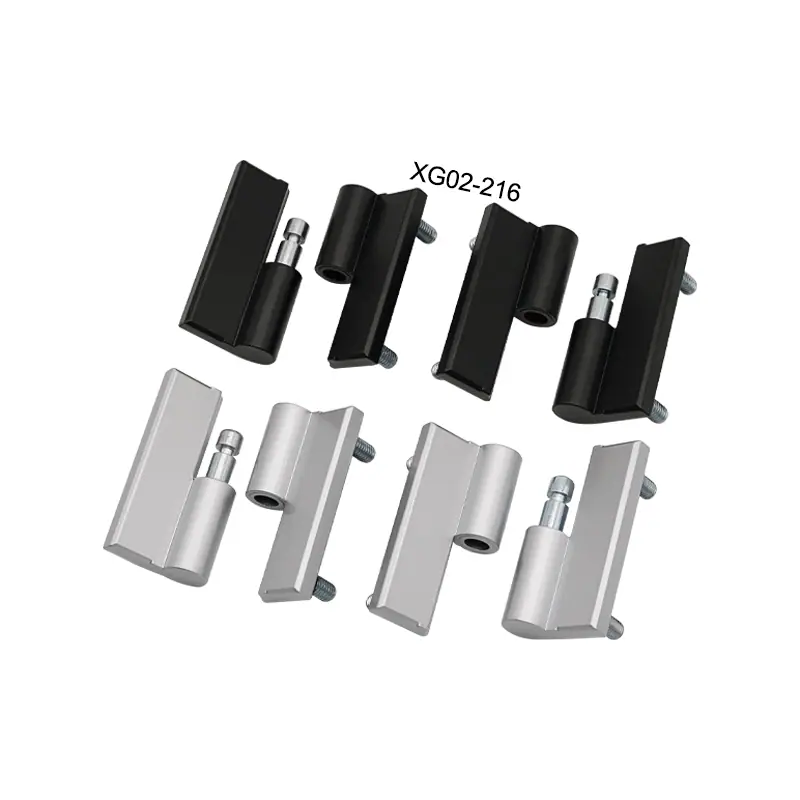

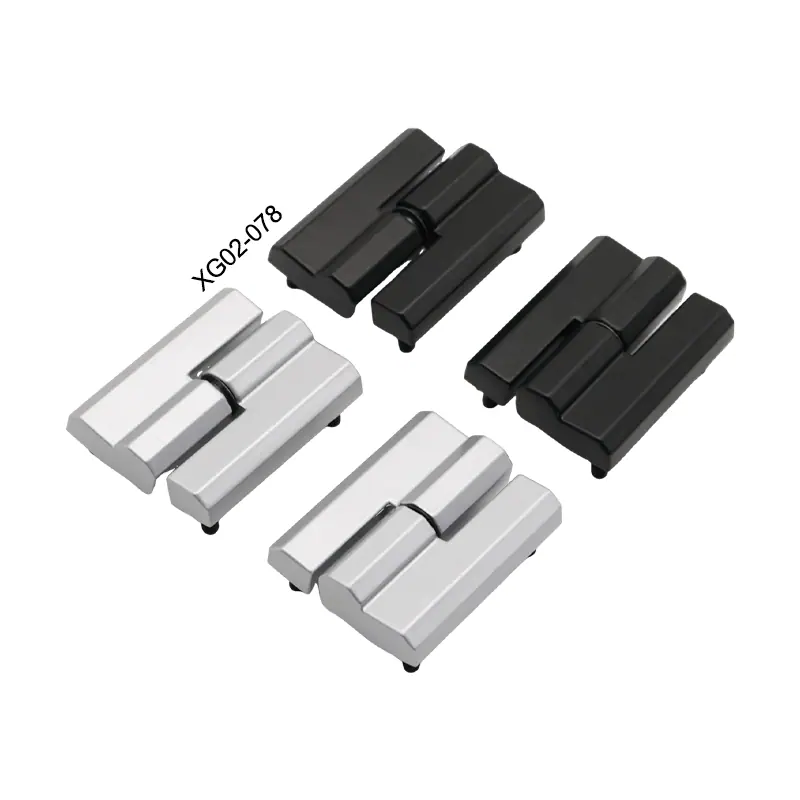

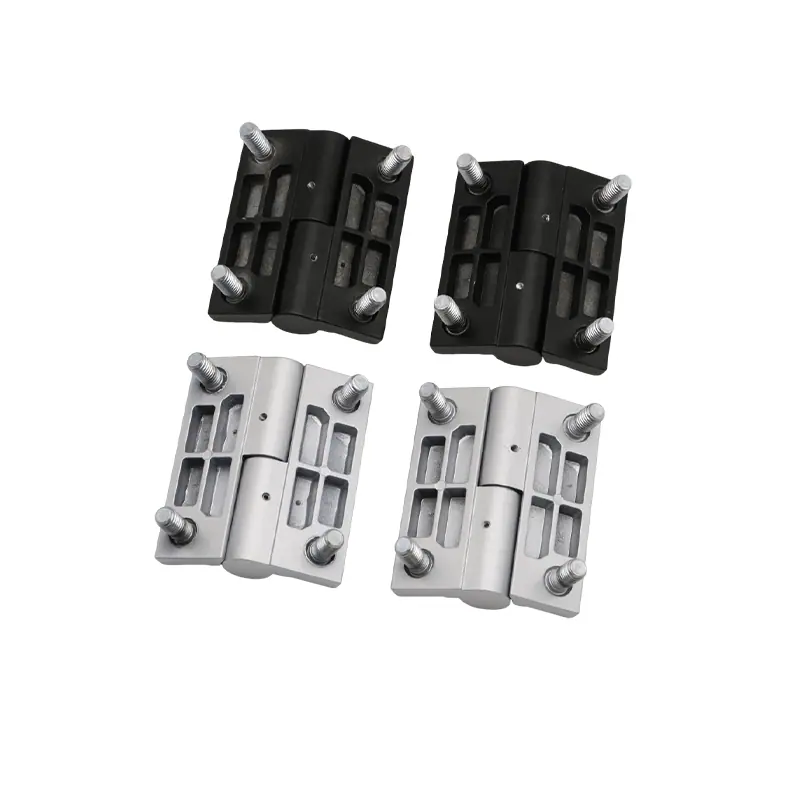

Bisagra de aleación de zinc disponible en acabado negro o mate. Diseño desmontable macho-hembra con vástagos roscados M8 o M5 para montaje oculto. Medidas 64×80 mm y 50×64 mm. Ideal para gabinetes, paneles, cajas y equipos industriales.

Material: Aleación de zinc
Ángulo de apertura: 180 °
Tipo de montaje: Espárrago roscado

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Aleación de zinc
Ángulo de apertura: 180 °
Tipo de montaje: Espárrago roscado

Confirme las cotas y prestaciones de la referencia elegida en su plano.

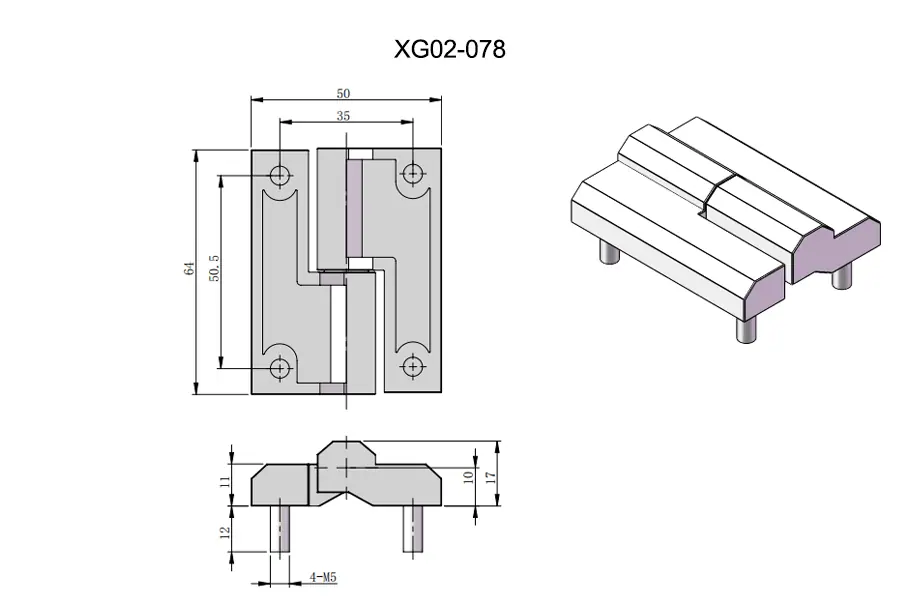

Planos dimensionales

1 de 2

Bisagra empotrada de zinc con espárrago roscado — Plano dimensional

Ampliar

Plano 01

Plano 02

XG02-078Descargar plano seleccionado

Ver y descargar todos los planos (2)

Plano 01XG02-078Descargar ↓

Plano 02XG02-216Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG02-078	XG02-078-1L	64x50mm	Aleación de zinc	Negro
	XG02-078-1R
	XG02-078-2L			Acabado mate
	XG02-078-2R
XG02-216	XG02-216-1L	80x64mm		Negro
	XG02-216-1R
	XG02-216-2L			Acabado mate
	XG02-216-2R
