Bisagras desmontables

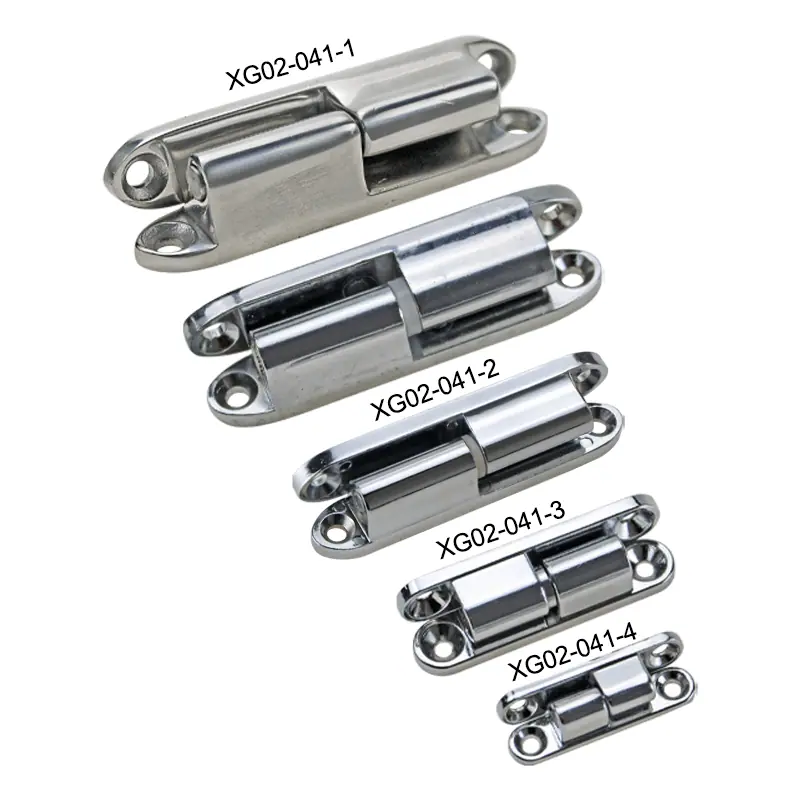

Bisagra desmontable de orejetas zinc/inox 304 con pasador
- Modelo
- XG02-041-1/XG02-041-2/XG02-041-3/XG02-041-4

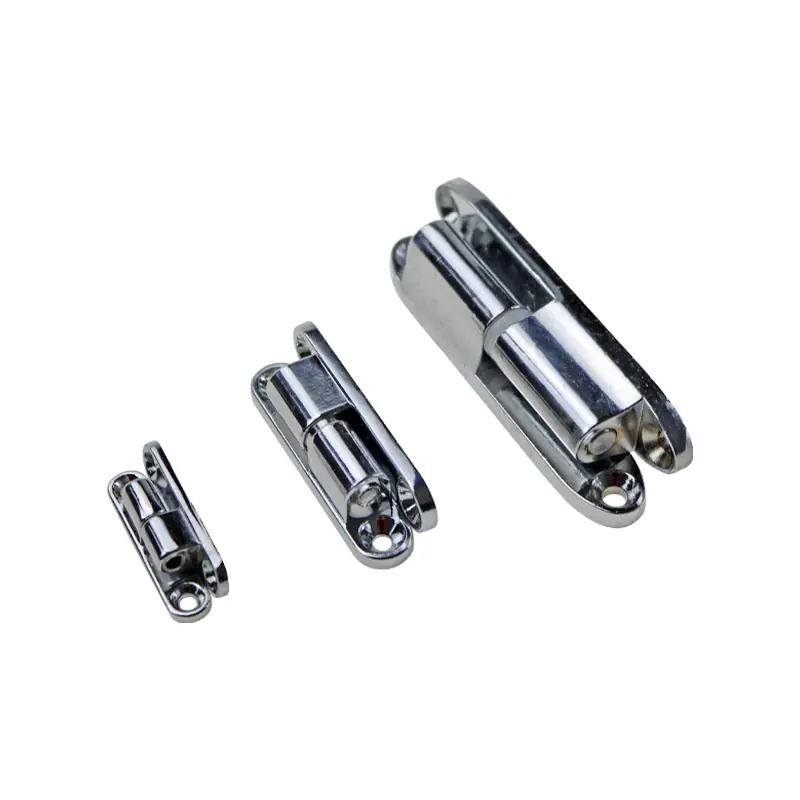

Bisagra de orejetas fabricada en aleación de zinc o acero inoxidable 304. Cuenta con dos agujeros avellanados para una fijación firme y un pasador que permite un giro suave de 180°. Disponible en múltiples medidas (35, 51, 60 y 80 mm). Ideal para gabinetes, cajas, paneles y equipos industriales.
- Materiales disponibles
- Aleación de zinc / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
| Modelo | Codificación | Materiales disponibles | Acabado superficial | Selección |
|---|---|---|---|---|
| XG02-041-1 | XG02-041-1 / XG02-041-1S-1 / XG02-041-1S-2 | Aleación de zinc / Acero inoxidable 304 | Cromado / Pulido espejo / Acabado cepillado | |
| XG02-041-2 | XG02-041-2 | Aleación de zinc | Cromado | |
| XG02-041-3 | XG02-041-3-2 | Aleación de zinc | Cromado | |
| XG02-041-4 | XG02-041-4 | Aleación de zinc | Cromado |
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Aleación de zinc / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

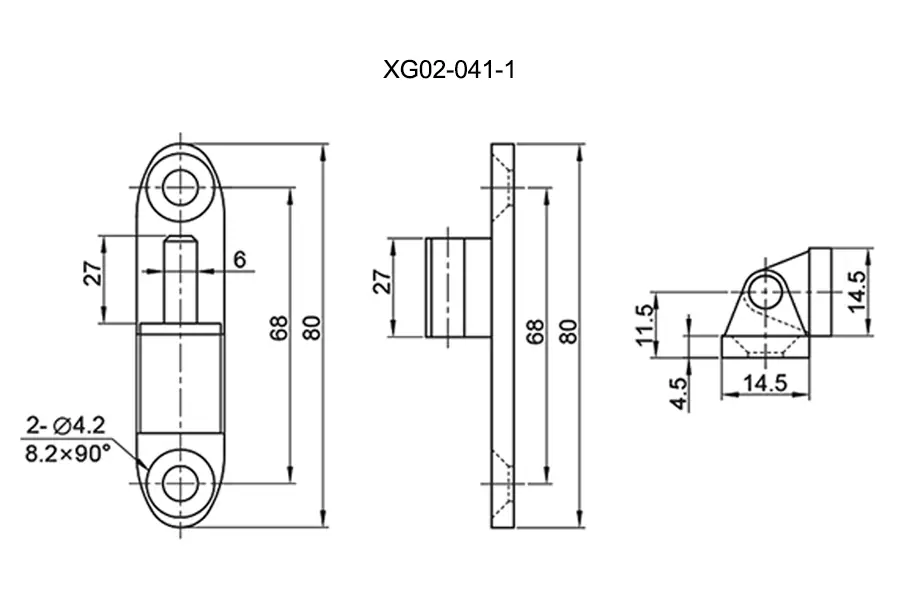

Planos dimensionales
1 de 4
XG02-041-1Descargar plano seleccionado
Ver y descargar todos los planos (4)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Material | Tratamiento de superficies |
| XG02-041-1 | XG02-041-1 | Aleación de zinc | Cromado |
| XG02-041-1S-1 | Acero inoxidable 304 | Pulido espejo | |
| XG02-041-1S-2 | Acabado cepillado | ||
| XG02-041-2 | XG02-041-2 | Aleación de zinc | Cromado |
| XG02-041-3 | XG02-041-3-2 | Aleación de zinc | |
| XG02-041-4 | XG02-041-4 | Aleación de zinc |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-041-1/XG02-041-2/XG02-041-3/XG02-041-4
