Bisagra desmontable de 90° inox 304 para gabinetes

Modelo: XG02-050

Bisagra desmontable de 90° fabricada en acero inoxidable 304. Cuenta con 6 agujeros de montaje y un pasador extraíble para un desmontaje rápido. Medidas 64×36 mm. Ideal para gabinetes eléctricos, paneles de control y equipos industriales.

Material: Acero inoxidable SUS304
Longitud total: 64 mm
Anchura total: 36 mm
Ángulo de apertura: 90 °

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Acero inoxidable SUS304
Longitud total: 64 mm
Anchura total: 36 mm
Ángulo de apertura: 90 °
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

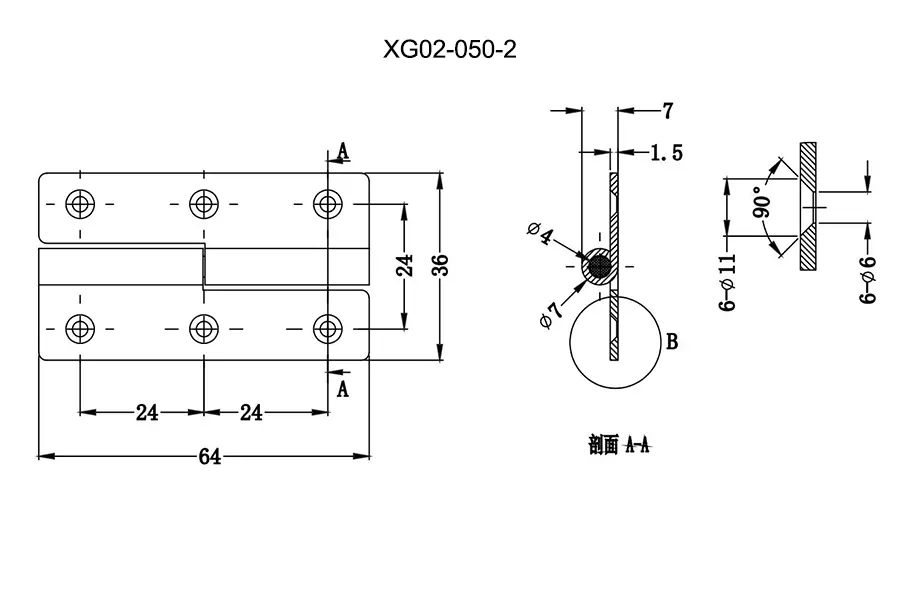

Planos dimensionales

1 de 2

Bisagra desmontable de 90° inox 304 para gabinetes — Plano dimensional

Ampliar

Plano 01

Plano 02

XG02-050-1Descargar plano seleccionado

Ver y descargar todos los planos (2)

Plano 01XG02-050-1Descargar ↓

Plano 02XG02-050-2Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG02-050-1	XG02-050-1L	A Través Del Agujero	Acero inoxidable 304	Pulido espejo
	XG02-050-1R
XG02-050-2	XG02-050-2L	Agujero Avellanado
	XG02-050-2R
