Bisagra de piano desmontable reforzada

Modelo: XG02-025-1/XG02-025-2/XG02-025-3

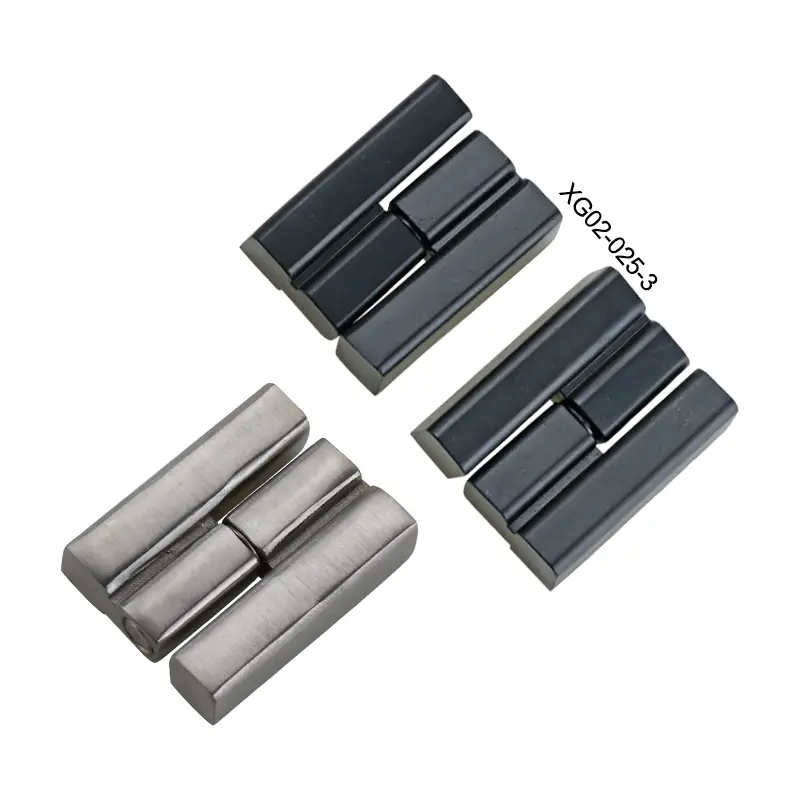

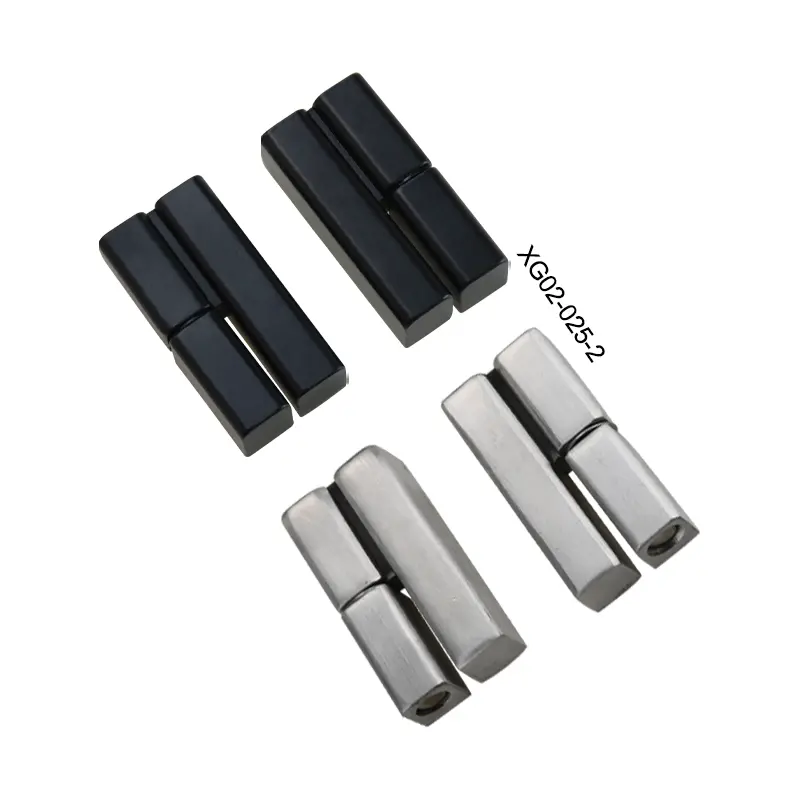

Bisagra cilíndrica oculta fabricada en aleación de zinc o acero inoxidable, disponible en acabado negro o cepillado. Incorpora roscas internas M4/M5 y es apta para puertas con apertura izquierda o derecha.

Materiales disponibles: Acero inoxidable SUS304 / Aleación de zinc
Tipo de montaje: Montaje empotrado

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero inoxidable SUS304 / Aleación de zinc
Tipo de montaje: Montaje empotrado

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 3

Bisagra de piano desmontable reforzada — Plano dimensional

XG02-025-1Descargar plano seleccionado

Ver y descargar todos los planos (3)

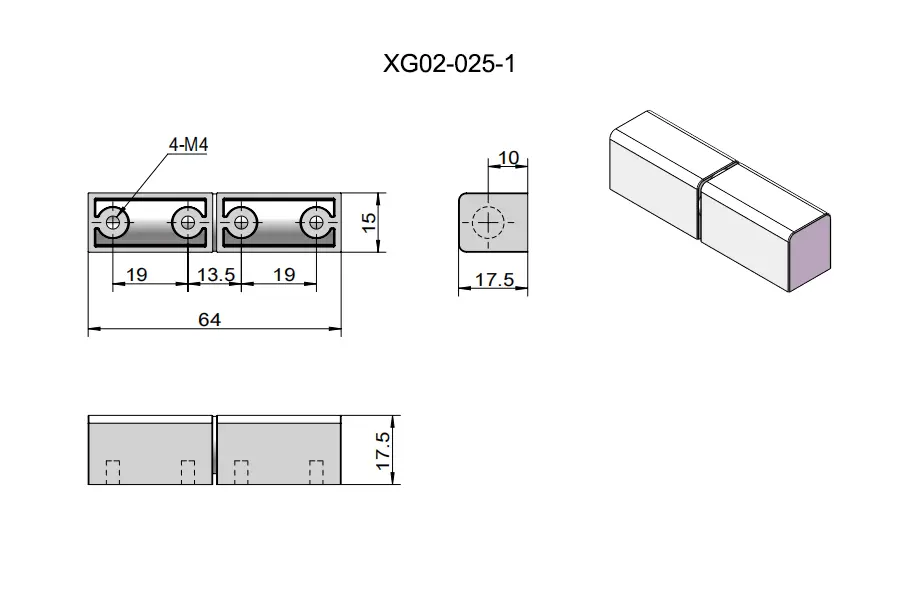

Plano 01XG02-025-1Descargar ↓

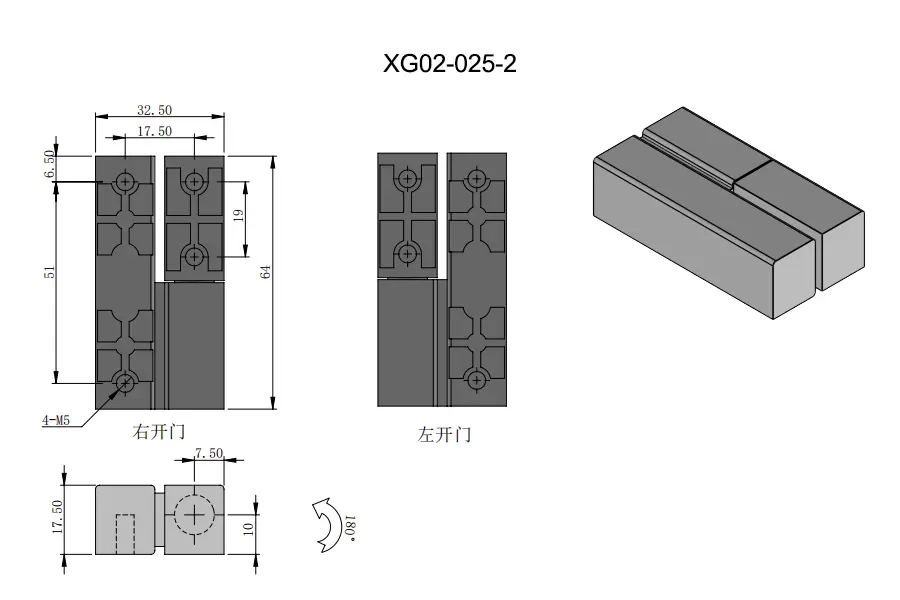

Plano 02XG02-025-2Descargar ↓

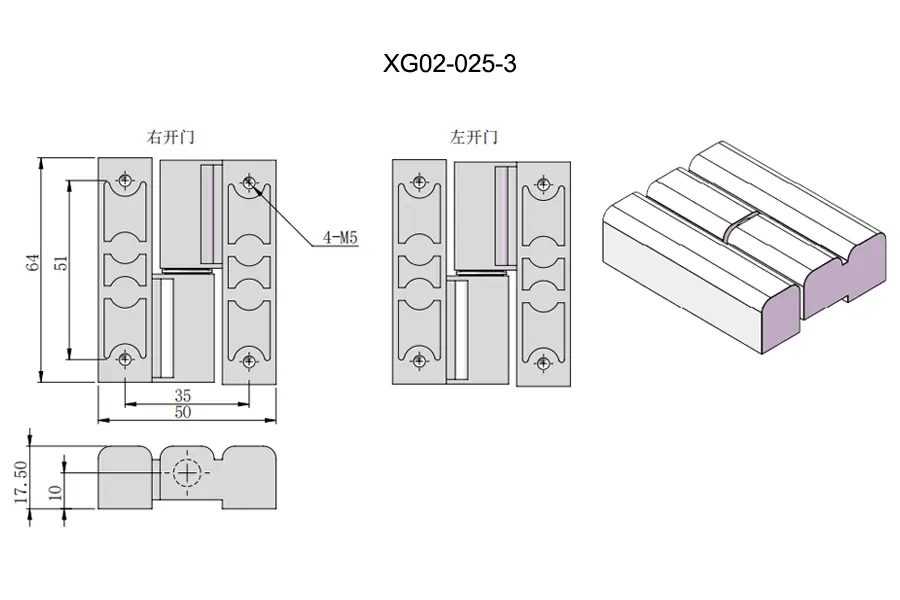

Plano 03XG02-025-3Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Material	Tratamiento de superficies
XG02-025-1	XG02-025-1-2	Aleación de zinc	Negro
	XG02-025-1S	Acero inoxidable 304	Acabado cepillado
XG02-025-2	XG02-025-2-1L	Aleación de zinc	Negro
	XG02-025-2-1R
	XG02-025-2SL	Acero inoxidable 304	Acabado cepillado
	XG02-025-2SR
XG02-025-3	XG02-025-3-1L	Aleación de zinc	Negro
	XG02-025-3-1R
	XG02-025-3SL	Acero inoxidable 304	Acabado cepillado
	XG02-025-3SR
