Bisagra de pasador doblable para gabinete de red

Modelo: XG02-062-1/XG02-062-2

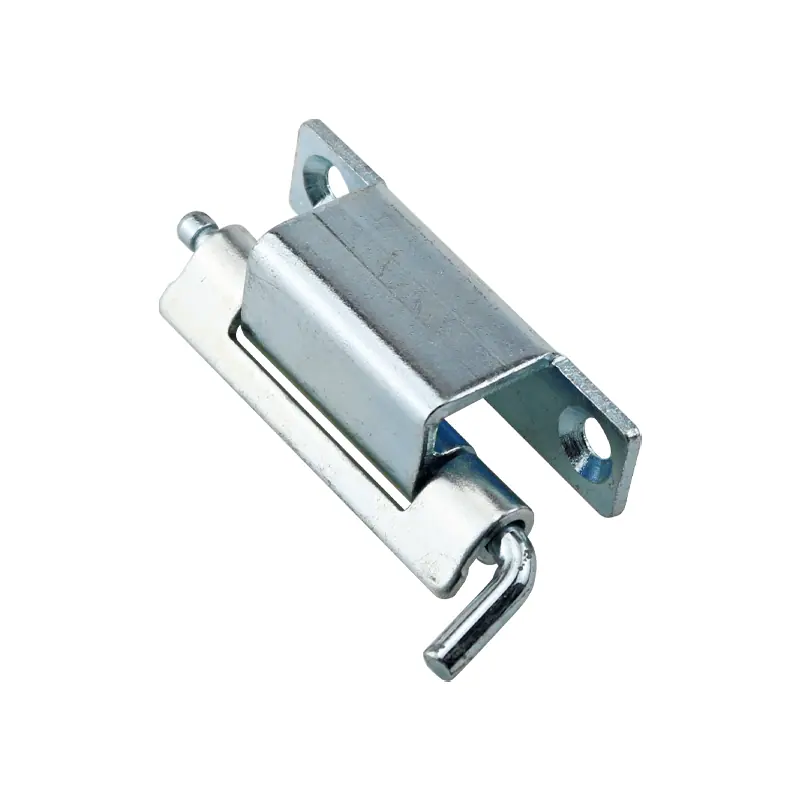

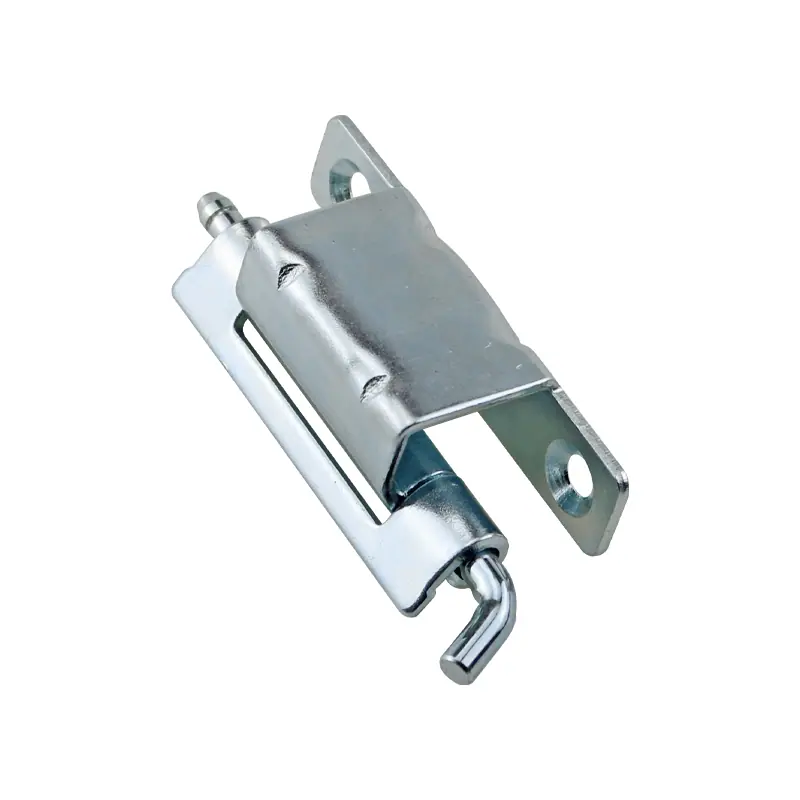

Bisagra con pasador y arandela de retención fabricada en acero al carbono galvanizado o acero inoxidable 304 vibroacabado. Diseñada para montaje a través de panel con apertura limitada de 90° o 120°. Ideal para gabinetes eléctricos, paneles de control y equipos de comunicación.

Materiales disponibles: Acero al carbono / Acero inoxidable SUS304
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero al carbono / Acero inoxidable SUS304
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 2

Bisagra de pasador doblable para gabinete de red — Plano dimensional

Ampliar

Plano 01

Plano 02

XG02-062-1Descargar plano seleccionado

Ver y descargar todos los planos (2)

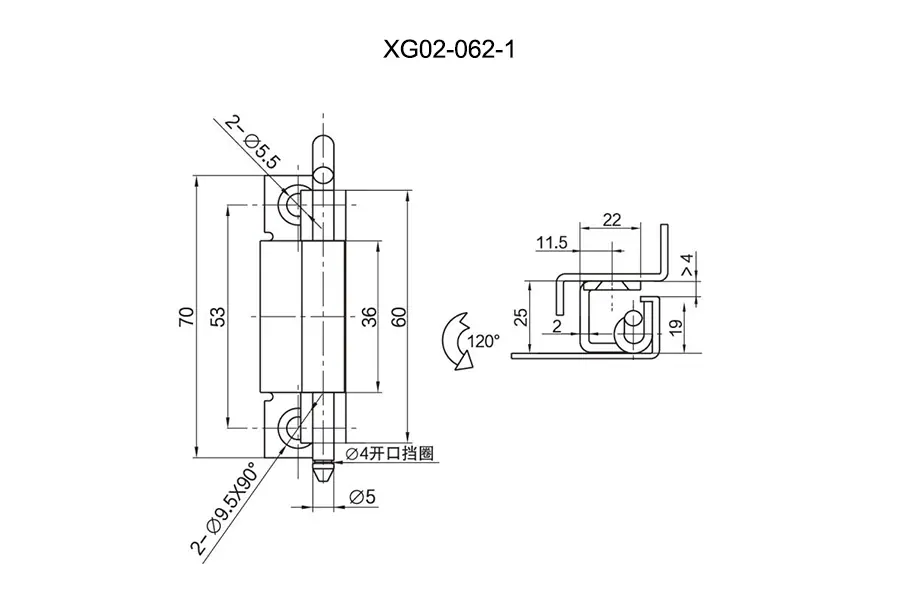

Plano 01XG02-062-1Descargar ↓

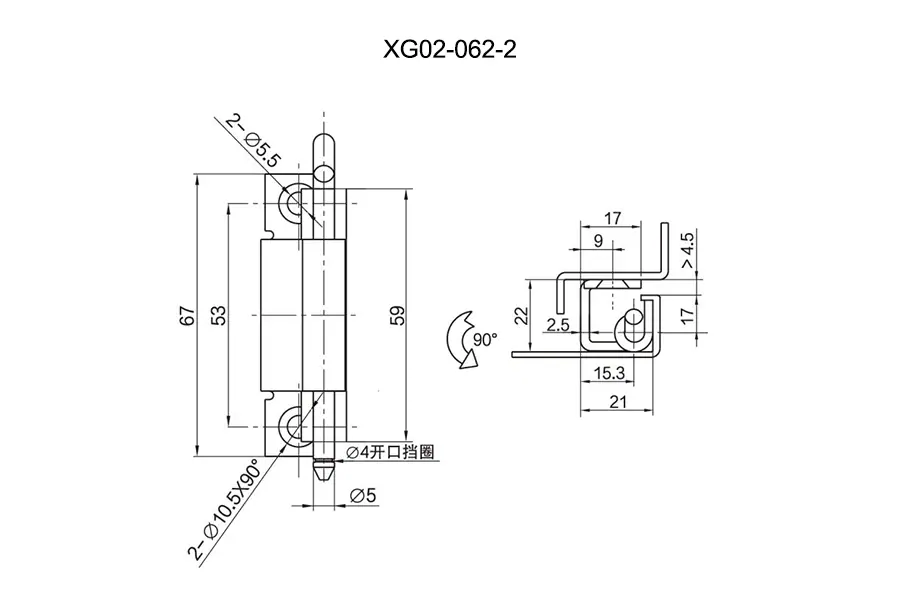

Plano 02XG02-062-2Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

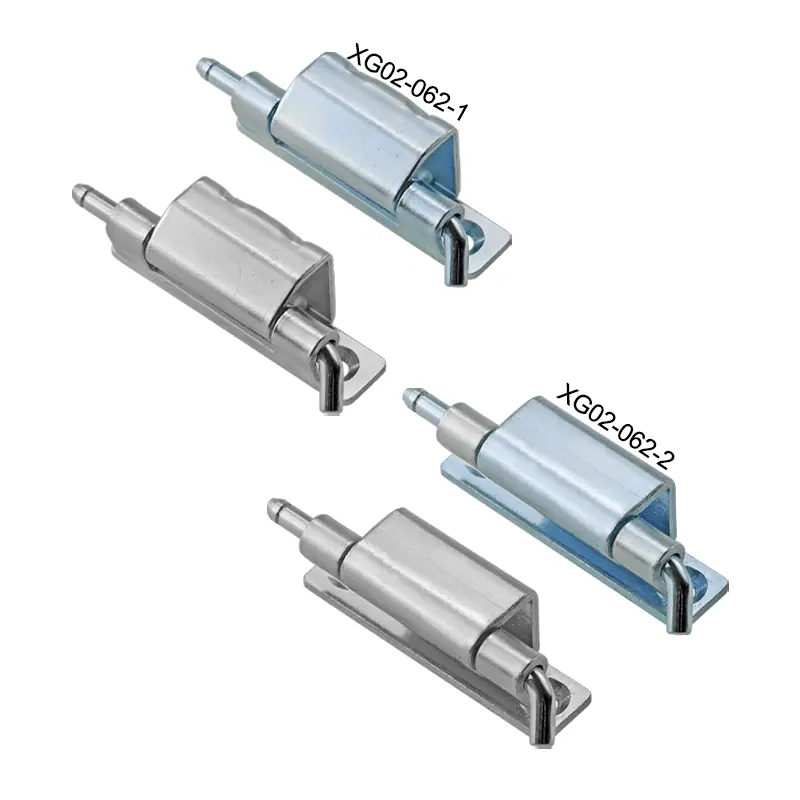

Modelo	Codificación	Material	Tratamiento de superficies
XG02-062-1	XG02-062-1	Acero al carbono	Galvanizado
XG02-062-1	XG02-062-1S	Acero inoxidable 304	Pulido vibratorio
XG02-062-2	XG02-062-2	Acero al carbono	Galvanizado
XG02-062-2	XG02-062-2S	Acero inoxidable 304	Pulido vibratorio
