Tiradores en U
Asa industrial soldable para cajones y cajas eléctricas
- Modelo
- XG01-004-1

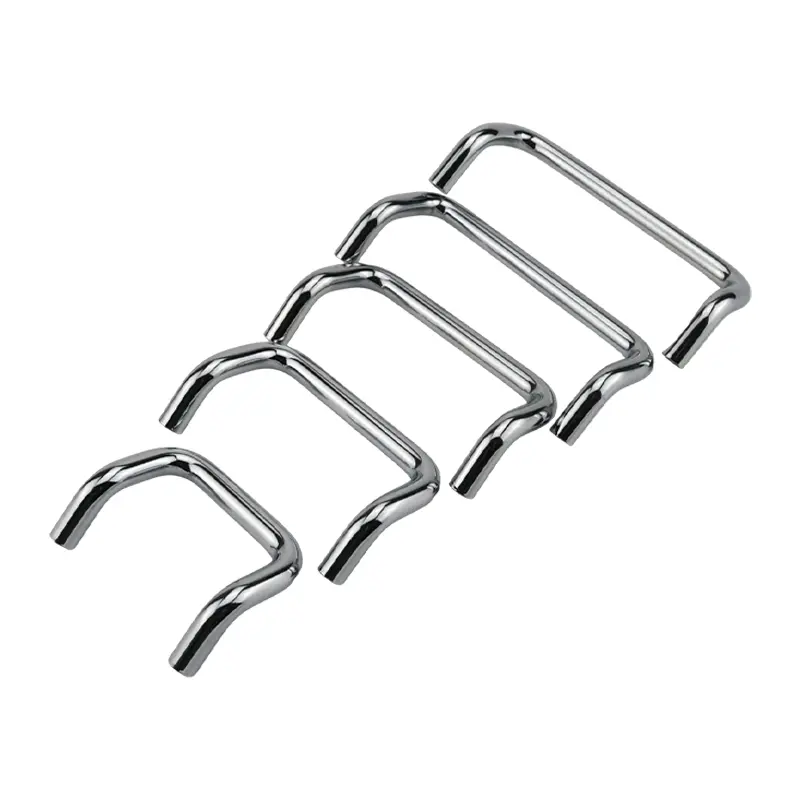

Asa tubular redonda fabricada en acero inoxidable, acero al carbono o aleación de aluminio, con roscas internas M5 en ambos extremos para una fijación frontal firme mediante tornillos. Disponible en 66, 88, 100, 110, 120, 125 y 160 mm.
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Tipo de montaje
- Montaje con tornillos
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Tipo de montaje
- Montaje con tornillos
Planos dimensionales
1 de 7
XG01-004-1-66Descargar plano seleccionado
Ver y descargar todos los planos (7)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG01-004-1 | XG01-004-1-66 | Distancia entre orificios 66 mm | Acero al carbono | Cromado |
| XG01-004-1S-66 | Acero inoxidable 304 | Pulido espejo | ||
| XG01-004-1AL-66-1 | Aleación de aluminio | Negro | ||
| XG01-004-1AL-66-2 | Acabado mate | |||
| XG01-004-1-88 | Distancia entre orificios 88 mm | Acero al carbono | Cromado | |
| XG01-004-1S-88 | Acero inoxidable 304 | Pulido espejo | ||
| XG01-004-1AL-88-1 | Aleación de aluminio | Negro | ||
| XG01-004-1AL-88-2 | Acabado mate | |||
| XG01-004-1-100 | Distancia entre orificios 100 mm | Acero al carbono | Cromado | |
| XG01-004-1S-100 | Acero inoxidable 304 | Pulido espejo | ||
| XG01-004-1AL-100-1 | Aleación de aluminio | Negro | ||
| XG01-004-1AL-100-2 | Acabado mate | |||
| XG01-004-1-110 | Distancia entre orificios 110 mm | Acero al carbono | Cromado | |
| XG01-004-1S-110 | Acero inoxidable 304 | Pulido espejo | ||
| XG01-004-1AL-110-1 | Aleación de aluminio | Negro | ||
| XG01-004-1AL-110-2 | Acabado mate | |||
| XG01-004-1-120-1 | Distancia entre orificios 120 mm | Acero al carbono | Cromado | |
| XG01-004-1S-120 | Acero inoxidable 304 | Pulido espejo | ||
| XG01-004-1AL-120-1 | Aleación de aluminio | Negro | ||
| XG01-004-1AL-120-2 | Acabado mate | |||
| XG01-004-1-125 | Distancia entre orificios 125 mm | Acero al carbono | Cromado | |
| XG01-004-1S-125 | Acero inoxidable 304 | Pulido espejo | ||
| XG01-004-1AL-125-1 | Aleación de aluminio | Negro | ||
| XG01-004-1AL-125-2 | Acabado mate | |||
| XG01-004-1-160 | Distancia entre orificios 160 mm | Acero al carbono | Cromado | |
| XG01-004-1S-160 | Acero inoxidable 304 | Pulido espejo | ||
| XG01-004-1AL-160-1 | Aleación de aluminio | Negro | ||
| XG01-004-1AL-160-2 | Acabado mate |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
