Asa inclinada de doble curva en aluminio o acero inoxidable

Modelo: XG01-064

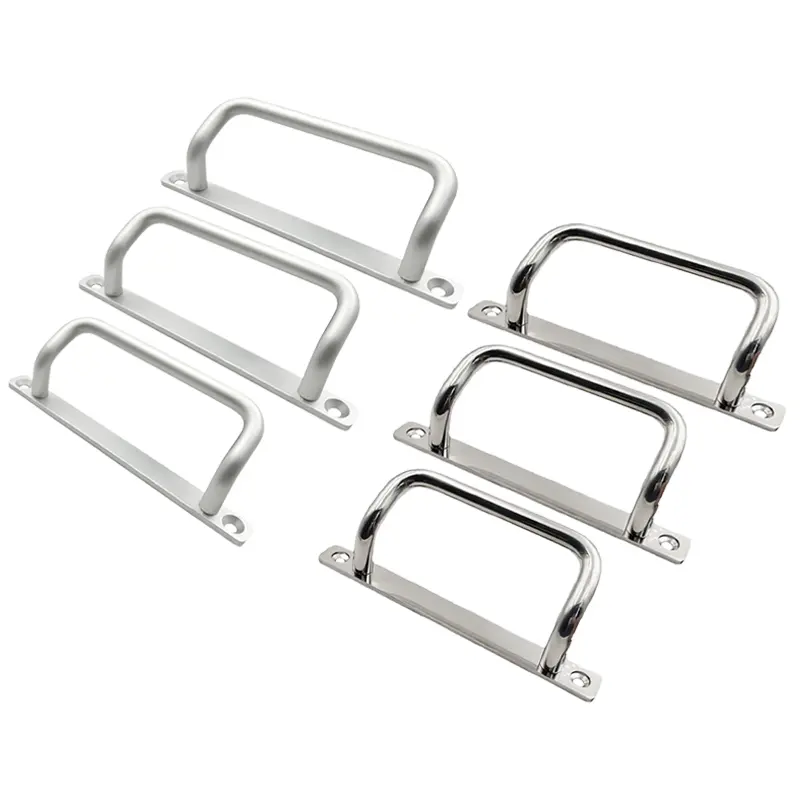

Asa en forma de U con base alargada, fabricada en acero inoxidable 304 con acabado pulido espejo o aluminio con acabado mate. Incorpora 2 orificios frontales para una fijación firme en paneles. Disponible en 100, 120 y 125 mm.

Materiales disponibles: Acero inoxidable SUS304 / Aluminio
Tipo de montaje: Montaje con tornillos

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero inoxidable SUS304 / Aluminio
Tipo de montaje: Montaje con tornillos

Planos dimensionales

1 de 3

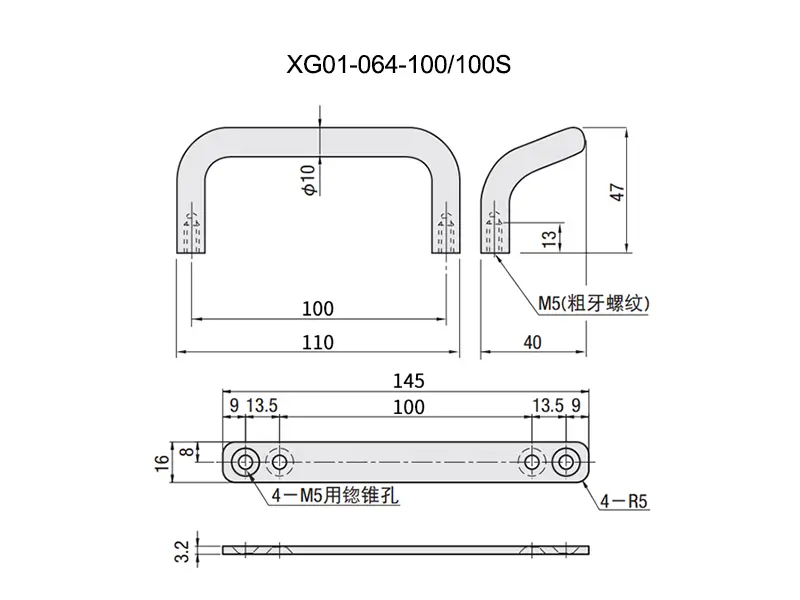

Asa inclinada de doble curva en aluminio o acero inoxidable — Plano dimensional

XG01-064-100-100SDescargar plano seleccionado

Ver y descargar todos los planos (3)

Plano 01XG01-064-100-100SDescargar ↓

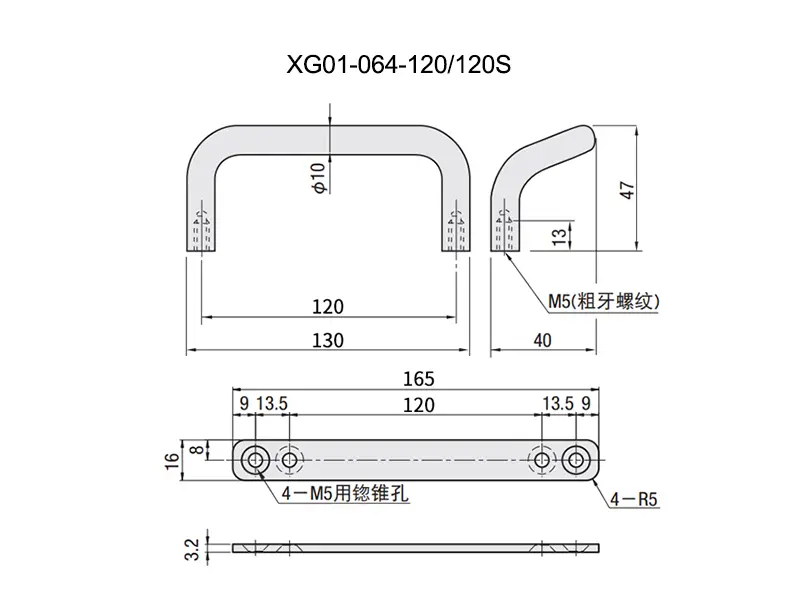

Plano 02XG01-064-120-120SDescargar ↓

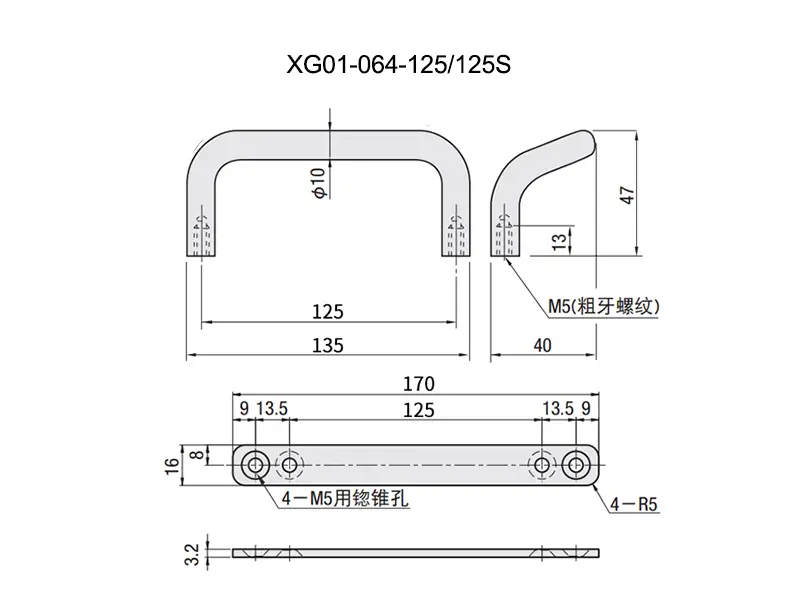

Plano 03XG01-064-125-125SDescargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG01-064	XG01-064-100	Distancia entre orificios 100 mm	Aleación de aluminio	Acabado mate
	XG01-064-120	Distancia entre orificios 120 mm
	XG01-064-125	Distancia entre orificios 125 mm
	XG01-064S-100	Distancia entre orificios 100 mm	Acero inoxidable 304	Pulido espejo
	XG01-064S-120	Distancia entre orificios 120 mm
	XG01-064S-125	Distancia entre orificios 125 mm
